ナノワイヤーMOSFETの非平衡グリーン関数計算による解析ツール
ナノワイヤーMOSFETを解析するための物理モデルの特徴を紹介。シミュレーション効率を最大限に引き出すために円柱座標系を使用。チャネル領域にはNEGF(Non-Equilibrium Green's Function)を使いその他の領域には通常の移動拡散(DD: drift-diffusion)を利用したハイブリッドなアプローチ。NEGFに量子とじこめと量子バリスティック電子輸送を含むサブバンドの柔軟な選択。他の全ての移動拡散方程式を合わせたNEGF方程式の自己無撞着解。
この製品へのお問い合わせ
基本情報
＜主な特徴＞ ■半導体デバイス用の汎用2D/3D有限要素解析・設計ソフトウェア ■半導体レーザを除くほとんど全てのデバイス設計・解析に適用可能 ■シリコン、化合物から成るデバイスの設計に用いることが可能 ＜多様な物理モデルや機能＞ ■電流-電圧(I-V)特性 ■ポテンシャル、電場、電流の2次元分布 ■流体力学モデルにおけるホット・キャリア温度の2次元分布 ■熱輸送モデルで用いられる格子温度の２次元分布 ■様々なバイアス条件のもとでのバンド図 ■任意の周波数帯における交流微小信号応答解析の結果 ■荷電子混合モデルを用いた量子井戸のサブバンド ■半導体中の深いレベルにトラップされた不純物占有数と密度の２次元分布 ■光検出器などの光デバイスの２次元光学場分布 ■LEDの自己放出スペクトルの電流依存性 ■FDTDインターフェイス ＜インターフェイス＞ ■構造入力、結果表示のためのツールを標準装備 ■独自のスクリプト言語で記述、GUIやコマンドラインから実行が可能 ■バッチファイルやスクリプト言語によるプログラム制御が可能
価格帯
納期
用途／実績例

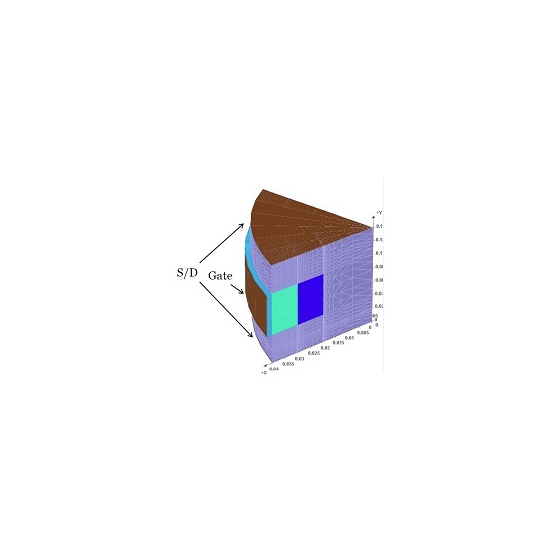

ナノワイヤーMOSFETの非平衡グリーン関数計算による解析
