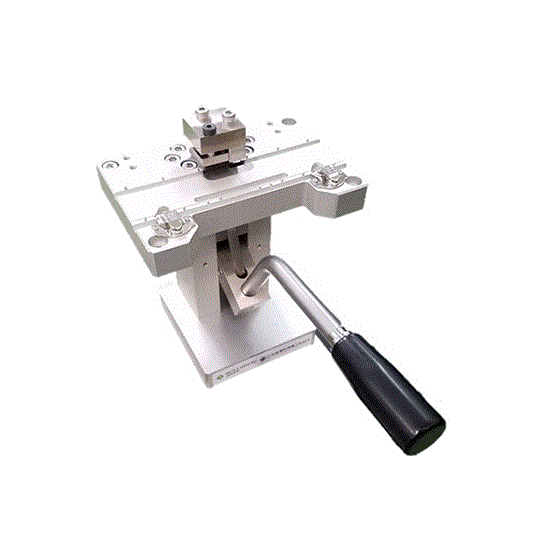

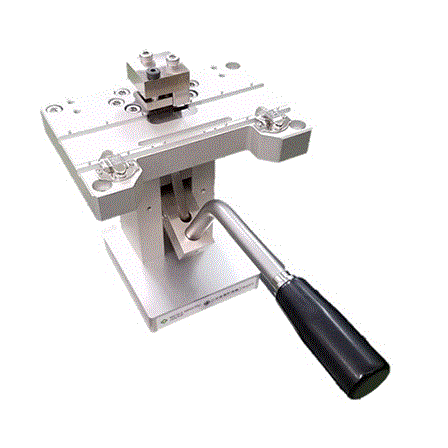

スキル不要！試作から量産実装まで幅広く活躍する手動スプライサー！
『手動スプライサー』は、8mm幅テープ繋ぎ作業を、パズル形状合致で 金具レスを実現する治具です。 治具上で、両キャリアテープの先端トリミングから接続、スプライシング テープの貼り付けが可能。 また、オペレータ個人のスキルに左右されず、安定した スプライシング作業が可能です。 【特長】 ■短冊テープでも無駄なくカット＆ジョイント ■専用台車(オプション)使用で作業効率UP ■位置決め貼り付けで作業効率UP ■ハサミ不要で約28秒 ※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。
この製品へのお問い合わせ
基本情報
【仕様】 ■対象テーピング ・紙テープ（8mm幅×2mmP・8mm幅×4mmP） ・エンボステープ（8mm幅×2mmP・8mm幅×4mmP） ・エンボステープはボス高さ2.8mm迄対応 ■スプライステープ ・推奨専用シール（位置決め穴付き） ・他メーカースプライスシール使用可 ■カット位置 ・スプロケット送り穴より0.2mmシフトした位置でカット ■作業時間 ・約28秒 ■寸法（L×W×H） ・最大寸法310(L)×160(W)×190(H) ■質量 ・4kg ■刃耐久性 ・約 300,000カット （30万ショット） ・約 6年（200回/日 使用の場合） ※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。
価格帯
納期
用途／実績例
※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。
カタログ（1）
カタログをまとめてダウンロード
企業情報
三井金属計測機工株式会社は、「計測制御技術」と「精密機器部品の設計・ 組立技術」という2つの強みを活かし、新しい価値を創造する モノづくりに力を入れています。 産学連携による食品内部画像検査装置の共同研究や、開発などにも着手し、 搬送から検査、仕分けまで、一貫してお客様のご要望にお応えします。
