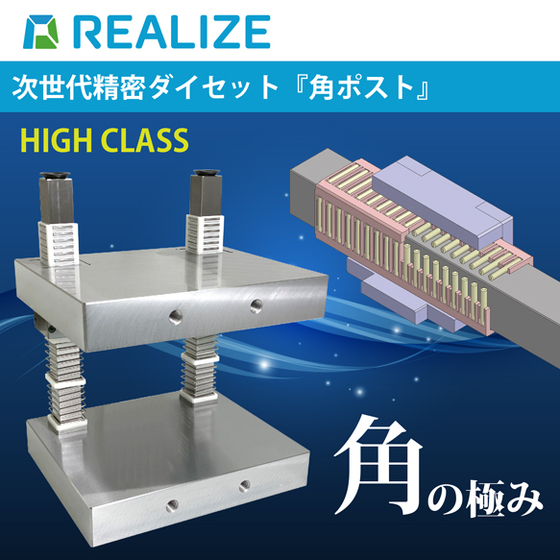

高精度・高耐久REALIZE独自の角ポストダイセット
生産効率を最大化するハイエンド設計／業界最高クラスのガイド精度と剛性、低振動を実現。 金型寿命の延長と精度を追求した安定した量産に貢献します。 ※半導体･車載メーカー様で多くの販売実績がある、高信頼且つ、高精度を誇る精密ダイセットのリニューアル製品です。 【特長】 ●転動部には滑らかな摺動を実現する高精度ニードルを4面に配置し、全方位の剛性を確保します。 ●一般的な丸ポストと比較して角ポストにすることで金型剛性が飛躍的に向上します。 ●ニードル格納用リテーナには、転動を高精度に実現する特許技術を採用しています。 ●ニードル・ガイドポスト・ブッシュの摩耗を抑制する、特殊表面処理を標準採用。 ●新開発のスプリング式ブッシュ構造により、ニードル予圧を長期に亘って保証します。 ●リテーナをサポートするスプリングはガイドポストに接触しない構造で、接触面からの発塵を最小限に抑制します。 ●タイプ・ダイセットサイズも多くのバリエーションを準備、既存ラインへの置き換えが容易な互換設計対応です。 ※詳しくはＰＤＦ資料をご覧いただくか、お気軽にお問い合わせ下さい。
この製品へのお問い合わせ
基本情報
２タイプのダイセットをご用意 （１）バックポスト（２本角ポスト） （２）フォアポスト（４本角ポスト） ●プレート素材：SS400（スチール）／Ａ7075（アルミ） ●プレートサイズ：幅250mm～500mm 奥行：250mm～400ｍｍ ●ガイド径：25mm／35mm ●上下プレート厚み：40mm／50mm ●メッキ：無し／無電解ニッケルメッキ／硬質アルマイト（アルミのみ）選択可 ※詳しくはＰＤＦ資料をご覧いただくか、お気軽にお問い合わせ下さい。
価格情報
【お問い合わせ先】大分営業所 ー 金型ダイセット ー 電話番号：097-578-6057（専用回線） ※受付時間：土日祝日を除く9：00～17：00 Mail：hsales@realize-fig.jp お気軽にお問い合わせください。
納期
※お気軽にお問い合わせください。
用途／実績例
【用途】精密プレス加工／半導体／自動車部品量産ライン／電子部品／コネクタ部品／微細加工金型の高サイクル生産 【実績】半導体後工程（切断／成形）powerdevice、BGA、QFP チューブ容器トリミング／フィルム切断／各種穴あけ ※詳しくはＰＤＦ資料をご覧いただくか、お気軽にお問い合わせ下さい。
