1台で4種類の寸法に対応ができるように設計された製品事例をご紹介

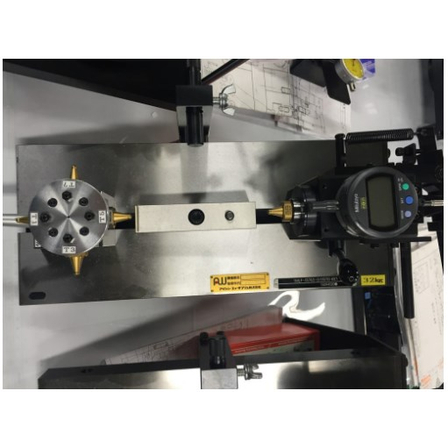

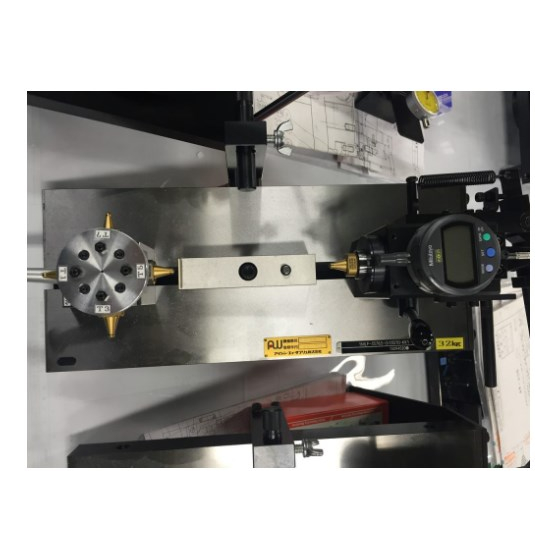

伊藤精密工具製作所の「歯溝測定ゲージ」の製品事例をご紹介します。 自動車業界向けのエンジンユニットで使用するギアを測定対象としており、 いくつかの測定寸法に対応できるように1台で4種類の寸法に対応が できるように設計がされています。 機構としては、OBDと測定ゲージ、固定側、可動側ユニットの4つが寸法に 合わせて、任意の位置にセットできるようになっています。 また、製作においては測定精度が非常に高いので定盤の平面度・平行度を 0.005mm以内となるように加工しています。 【製品属性（仕様）】 ■製品分類：ギア ■業界：自動車業界 ■素材：鉄 ■サイズ：Φ50×20 ■測定項目：OBD ■測定公差：±0.1 ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
この製品へのお問い合わせ
カタログ（1）
カタログをまとめてダウンロード
企業情報
弊社は昭和2年の設立以来93年にわたり技術に磨きをかけ多くのお客様から信頼を得て参りました。私たちが得意とする仕事は自動車産業をはじめとし航空宇宙、産業機械、医療分野など多くの分野において品質保証、精度点検の基となるゲージ・マスターの設計製作です。近年では中国、東南アジア、北米など海外の企業からの注文が多くなってきました。弊社もタイに関連会社を有し積極的に海外での受注を増やしていく戦略も進めています。 弊社が永年にわたり蓄積してきた「モノづくり」における様々なノウハウを活かした加工・組付け技術、各種測定に関する計測技術などお困りのことがございましたら何でもご相談ください。
