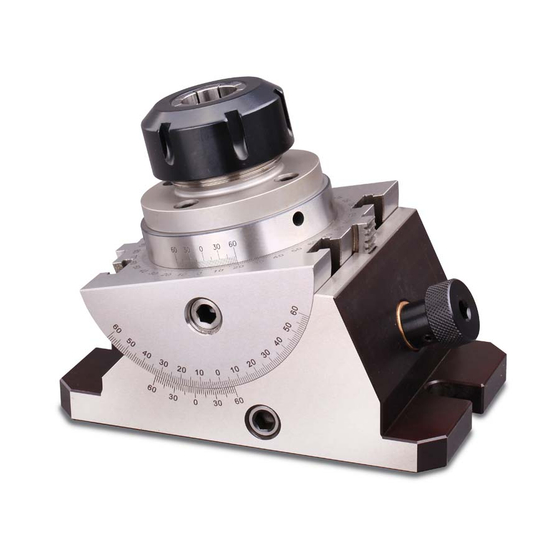

DIN規格のERコレットを使用してワークを把握するタイプの二次元ERコレットチャック
●チャック部：ERコレット ●ERコレットは付属していません ●目盛がついているため設定可能角度に関単に設定できます ●水平方向の360°回転可能 45°垂直方向に傾斜可能 ●バーニア最小目盛：5分 ●スイベル本体副尺：5分
この製品へのお問い合わせ
基本情報
●材質： 旋回部：SCM4 バイス部：SUS440C ●硬度： 旋回部：HRC56-58 バイス部：HRC56-60 ●熱処理： 旋回部：浸炭焼入 主軸部：真空焼入 ●精度：ER40コレットの精度に準じる ●スイベル角度：副尺5分 ●テーブル回転角度：副尺5分 ●サイズ： A：137mm B：75mm D：110mm E：φ80mm F：178mm I：16mm K：15mm
価格帯
10万円 ~ 50万円
納期
用途／実績例
ワークの保持
