プラスチックフィルムやFPC（フレキシブルプリント配線板、フレキシブルプリント板）の耐屈曲性を評価します。

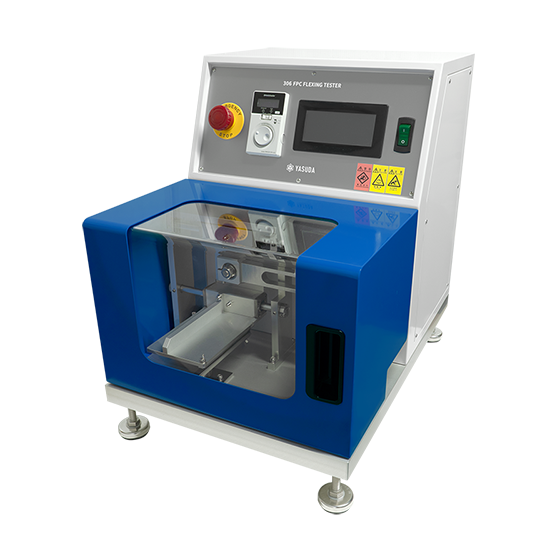

・プラスチックフィルムやFPC(フレキシブルプリント配線板、フレキシブルプリント板)の耐屈曲性を評価するための試験機(耐屈曲性試験機、フレキシブル配線板屈曲疲労試験機)です。 ・個別規格に規定された屈曲半径になるように、試験片を屈曲させて平行する固定板と可動板の間に固定し、試験片に電流を流して準備します。 ・可動板を規定の速度で左右に往復運動させて試験片を屈曲し、試験片を流れる電流が停止するまで続け、それまでの屈曲回数を調べます。 ・低温槽内で試験を行う【306-L型】も取り揃えております。 ＜参考規格＞JIS-C5016 【カタログダウンロードについて】 下記関連リンクまたはお問い合わせからカタログ請求をお願いいたします。 ※単品カタログがない製品については総合カタログを請求ください。
この製品へのお問い合わせ
基本情報
■掛け数 ：1個掛 ■屈曲半径 ：Max. 10 mm ■屈曲速度 ：Max. 60 cpm ■移動距離 ：往復 20(± 10)mm、40(± 20)mm、60(± 30)mm ■カウンター：6桁(プリセット式) ■オプション：通電装置(FPC用) ※仕様は予告なく変更する可能性がございます。
価格情報
オープン価格
納期
用途／実績例
※詳細はお問合せください。
