DDドライブ駆動トラニオン回転テーブル付き、多様な主軸を選択可能。 重切削から高速仕上げ加工まで様々な用途に対応。
トラニオン式テーブルは両サイドフレームに固定され、XYZ直線軸と関与せず独立構造となっているため、工作物の重量変化はXYZ軸のモーメントに影響しません。さらに、カントリータイプの基本構造を採用し、XYZ軸は重心駆動を採用しているため、より安定した加工が得られます。 全体的にコンパクトなデザインとなっていますが、最大Ø900まで、重量1300kgまでの工作物を載せられます。自動車金型だけではなく、半導体関連部品の加工にも好適。 また、高トルク主軸を搭載すれば、耐熱合金材料である航空エンジンのケーシング加工にも対応可能。 【特長】 ■ニーズによって主軸を選択、 高速仕上げから耐熱合金の重切削まで対応可能 ■XYZ軸の制御はワークの重量に影響されない ■重心駆動のためXYZ軸の動的安定性を大幅に向上 ■極小フォースフロー構造設計の主軸サドル ■機械加工の安定性と剛性を向上 ■欧米流デザイン、ハイデンハインCNCコントローラを標準搭載 ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
この製品へのお問い合わせ
関連動画
基本情報
【仕様】 ■主軸：20,000rpm(標)/8,000rpm / 15,000rpm / 24,000 rpm ■XY/Z軸 ・XY/Z 軸用 45 mm 高剛性ローラタイプリニアガイド ・X/Y axis φ50 mm, Z axis φ63 mm 高精度ボールスクリュー ■A/C軸 トラニオン式回転テーブル：A/C 軸 DD モータ駆動 ■テーブル寸法：φ800mm ■最大ワーク寸法：φ900×H600 mm ■最大ワーク重量：1,300 kg ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
価格情報
お問合せ
納期
※4～6か月
用途／実績例
※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
詳細情報
-

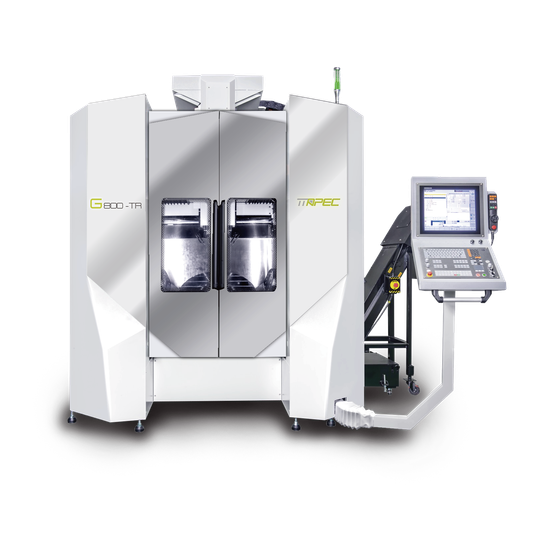

G800-TR
