既存アナログ映像機器への組み込みに。NTSC対応・最大80秒の映像遅延機能を基板単体で実現する映像遅延メモリ

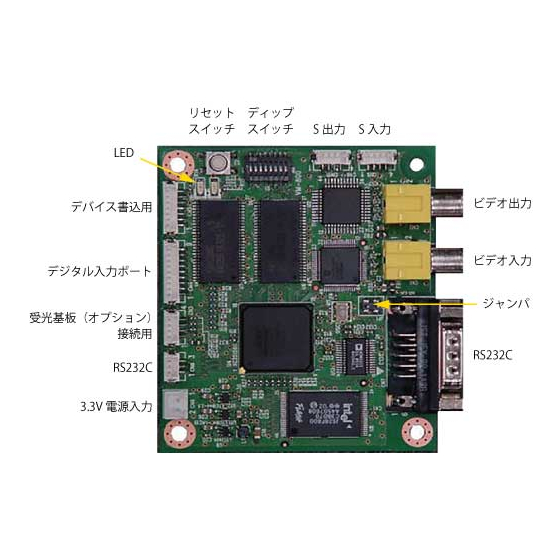

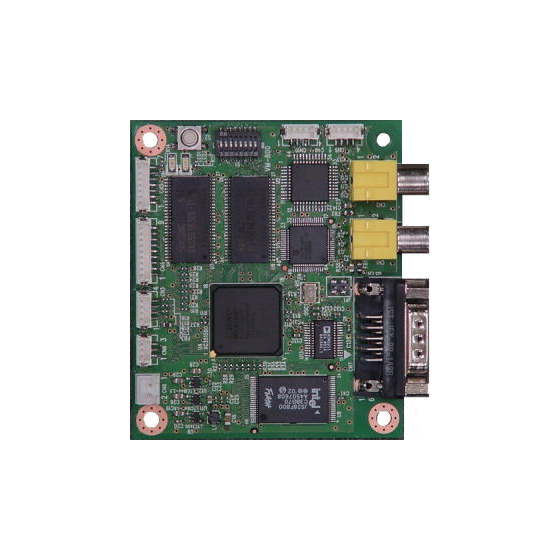

映像遅延メモリ カコロク VM-800-PCBは、装置版VM-800から筐体を除いた開発者向けメイン基板ユニットです。 NTSCコンポジットビデオ入出力に対応し、最大80秒の映像遅延再生に加え、スロー再生・繰り返し再生・コマ送り・ライン表示など、映像の確認・分析に特化した機能を搭載しています。 RS-232Cポートやデジタル入力ポートによる外部制御にも対応し、PC連携やセンサー入力による自動化など、現場のオペレーションに最適化したシステム構築が可能です。 同梱品目： ・メイン基板本体（×1） ・電源入力用ケーブル（×1） ・デジタル入力用ケーブル（×1） ・取扱説明書（×1） ※本製品は製造終了品です（在庫限り）。 ※本基板はリモコン受光部を搭載していません。リモコン操作にはリモコン受光用LED基板 VM-800-SUB-B-LED（別売り）が必要です。 ※外部接点操作時のアイソレーションには、オプションのアイソレータ＆電源補助基板 VM-800-SUB-POWER（別売り）をご利用ください。 ※詳しくはPDF資料をご覧いただくか、当社までお問い合わせください。
この製品へのお問い合わせ
基本情報
品名：映像遅延メモリ カコロク VM-800-PCB 型式：VM-800-PCB 入力：NTSCコンポジットビデオ ×1（S-VIDEO切替対応） 出力：NTSCコンポジットビデオ ×1 有効画素数：720 × 480（1フレーム） 録画/再生速度：30フレーム/秒 遅延時間：最大80秒（秒単位または1/30秒単位で設定可能） 巻戻時間：最大80秒 制御方法：RS-232C ×1、デジタル入力ポート ×1 録画方式：YUV 4:2:2 デジタルメモリ（MOTION JPEG） 電源：DC 3.3V±0.15V 約400mA 消費電力：約1.3W 動作環境：温度 0〜40℃ / 湿度 20〜80%（結露なきこと） ※S-VIDEO切替についての詳細は取扱説明書をご参照ください。 ※本基板はリモコン受光部を搭載していません。リモコン操作にはリモコン受光用LED基板 VM-800-SUB-B-LED（別売り）が必要です。 ※詳しくはPDF資料をご覧いただくか、当社までお問い合わせください。
価格情報
※本製品は製造終了品です（在庫限り）。 後継基板としてVM-800HD-PCB（HD-SDI/3G-SDI対応）およびVM-800HD-Light-PCB（HDMI対応）をご用意しています。 詳しくは当社までお問い合わせください。
価格帯
1万円 ~ 10万円
納期
~ 1週間
※在庫限り／在庫状況・納期については当社までお問い合わせください。
用途／実績例
◆主な用途 ・既存アナログ映像システムへの遅延再生機能の追加： → NTSCコンポジット入出力により、既設のアナログカメラ・モニター環境にそのまま導入可能 ・産業用映像分析装置への組み込み： → RS-232Cによる外部制御で、検査工程や製造ラインの映像分析を自動化 ・教育機器への映像遅延機能の実装： → スロー再生・コマ送り機能で、身体動作の詳細な分析環境を構築 上記はカコロク活用方法の一例です。
詳細情報
-
◆最大80秒の映像遅延表示 撮影中の映像を設定した遅延時間分（最大80秒）遅延させてモニターに表示しながら、バックグラウンドで最大80秒間の録画を行います。遅延単位は「秒」または「1/30秒（フレーム）」から選択でき、ディップスイッチで切り替え可能です。 ◆繰り返し再生 録画した映像を、設定した巻戻時間分（最大80秒）遡って繰り返し再生します。これにより、映像の動きを集中的に確認することが可能です。 ◆1/60秒ごとのコマ送り・コマ戻し 静止モードでは、1/60秒または1/30秒（1コマ）単位でのコマ送り・コマ戻し操作に対応しています。決定的な瞬間を逃さず、フォームの微細な確認・分析をサポートします。
-
◆ガイド用「2本のライン」表示機能 モニター画面上に、上下左右への移動や360度回転が可能な2本のラインを表示できます。自分のフォームと理想のラインを重ね合わせることで、姿勢のズレをひと目で把握することが可能です。 ◆RS-232Cポートやデジタル入力ポートによる外部制御に対応 RS-232Cポートやデジタル入力ポートによる外部制御に対応しており、シーケンサやパソコンとの連携で現場に合わせた自動化・省力化を実現します。 ※外部機器やフットスイッチなど外部接点で操作する場合： アイソレータ＆電源補助基板 VM-800-SUB-POWER（オプション品）の使用を推奨しています。 フォトカプラによる絶縁回路でメイン基板のデジタル入力を保護し、ノイズや電位差の影響を軽減します。DC入力ジャックと電源スイッチも搭載し、ACアダプタからの給電や電源操作にも対応します。
ラインアップ（8）
| 型番 | 概要 |
|---|---|
| VM-800HD-Light | 最大160秒の映像遅延再生が可能。VM-800HDと共通の遅延再生・スロー・コマ送り等の基本機能を搭載し、HDMI接続で手軽に使えるフルHDコンパクトモデル |
| VM-800HD-Light-PCB | カコロクVM-800HD-Lightから筐体を除いた、開発者向け基板ユニット |
| VM-800HD | 最大160秒の映像遅延再生が可能。業務用映像機器との接続に対応するインターフェースと外部制御機能を備えた、カコロクシリーズのフラッグシップモデル |
| VM-800HD-PCB | カコロクVM-800HDから筐体を除いた、開発者向けメイン基板ユニット |
| VM-810 | 遅延時間がVM-800の2倍となる最大160秒の映像遅延再生が可能な、アナログNTSC入出力ポート搭載モデル |
| VM-810-PCB | カコロクVM-810から筐体を除いた、開発者向けメイン基板ユニット |
| VM-800 | 最大80秒の映像遅延再生が可能な、アナログNTSC入出力ポート搭載モデル |
| VM-800-PCB | カコロクVM-800から筐体を除いた、開発者向けメイン基板ユニット |
