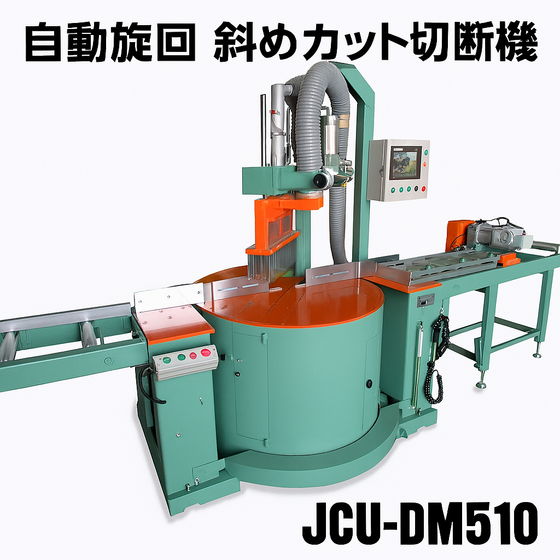

最大左右63度までテーブルを自動旋回出来るフリー自動角度切断機。 コンパクトな設計！アルミ形材、樹脂、合板等が切断できます。
『JCU-DM510型』は、簡単で安全にフリー角度切断が正確に行える切断機です。 ターンテーブルが設定角度へ自動旋回するので段取りが楽に行えます。 切断材はカバー兼用の上クランプ装置で固定される為、安全な作業が行えます。 多品種、少量生産に好適。 また、コンパクトな設計で省スペース設置に適しています。 アルミ・樹脂・木材等が切断でき、幅広いニーズに対応します。 【特長】 ■簡単・便利な作業 ■安全・快適な作業 ■トップクラスの小型化を実現 ■多品種、少量生産に好適 ■スチール切断機も製作可能(要、仕様打合わせ) ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
この製品へのお問い合わせ
関連動画
基本情報
【仕様】 ■刃物軸モーター ：2.2kw×2P ■刃物取付 ：外径510m/m 軸径1インチ ■左右旋回角度 ：自動式＋60度～－60度 ■角度表示 ：デジタル表示、0.05度（3分）単位 ■材料押え ：上からの押え 空圧式 ■補助ローラー台 ：左3.5m、右2.5m ※希望寸法で製作致します オプション ◾️定寸定規連動角度計算ソフト Kakudo Sensei ・手前押さえエアシリンダー ・刃物回転ブレーキ付きインバータ ・テーブル面 硬質クロムメッキプレート ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
価格帯
納期
用途／実績例
【用途】 ■アルミフレーム、アルミ形材の角度切断 ■プレカット構造材の勾配切断 ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
詳細情報
-
✅左右旋回角度｜＋60度～－60度
-
■オプション 手前押さえエアシリンダー
-
■オプション 切削油セミドライ潤滑■ 高潤滑専用油を微量のミストにして刃先へ正確に供給します。
-
■オプション オートポジショナー自動定寸装置
-
■オプション 「Kakudo Sensei」 オートポジショナーの設定値を自動計算するソフト。
-
✅オプション： 集塵機一体型 特許取得済（第7572599号）の集塵構造により、切粉はペール缶に集められます。
ラインアップ（3）
| 型番 | 概要 |
|---|---|
| JCU-DM510 | 角度自動段取り |
| JCU-D510 | 角度手動段取り |
| JCU-D510DC | 集塵装置内蔵タイプ |
カタログ（4）
カタログをまとめてダウンロード
