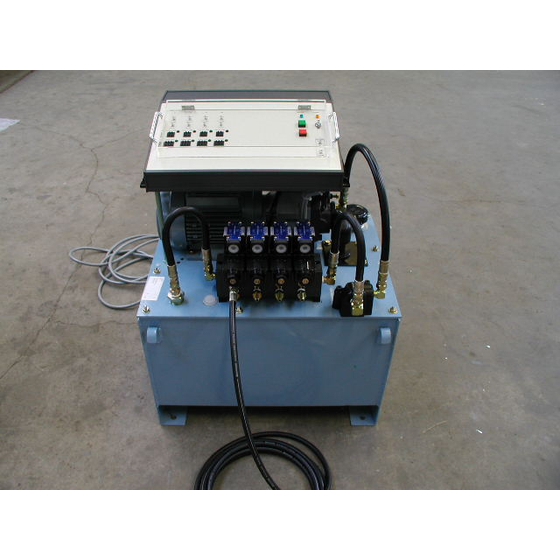

ホットランナシステムのバルブピンを油圧で作動させる際に使用する油圧コントローラです。 最大8か所迄開閉タイミング調整可能。
油圧コントローラ共通仕様 1.電源 ：AC200～220V (3相4線) 2.コントロール方式 ：ソレノイドバルブ切替、独立制御方式 3.吐出圧力、吐出量 ：吐出圧力、吐出量調整バルブ付 4.タイマ ：各ゲート毎に独立設定可能方式 5.ディレイタイマ ：0.1秒～9.9秒(特注で0.1～19.9秒も可) 6.オープンタイマ ：0.1秒～19.9秒(特注で0.1～39.9秒も可) 7.オート、マニュアル切替操作可能タイプ 8.マニュアル操作 ：各ゲート個別毎開閉及び一斉開閉切替スイッチ付 9.一次側電源ケーブル：6m 10.油圧ホース ：6m 11.ホース端部 ：2HP,2HSワンタッチカプラ付(3HP,3HSも可) 注1. 信号：リミットスイッチ(標準付属)又は成形機より無電圧にて型閉時ONで保持回路のA接点信号での供給をお願い致します。 注2. 作動油グレード：ISO粘度グレード32～56相当の油圧作動油を使用しています。 注3. 作動油及び一次側電源コンセントプラグ(AC200～220V 3相)は貴社にてご用意願います。
この製品へのお問い合わせ
基本情報
・標準油圧コントローラ最大7Mpa仕様 ・各ゲート毎に単独で開閉タイミングが違う場合はゲートの数だけのポートが必要です。 ・同時開閉の場合は油圧回路を分岐しての多点への同時制御の使用も出来ます。 ・弊社油圧バルブゲートに用いる場合、最大４Mpaでお使いください。 ポート数 ：1,2,3,4,6,8点 使用モータ ：1～4点 1.5kW 6～8点 2.2kW 油圧タンク容量：1～3点 40L 4～8点 60L ポンプ押しのけ容積：15.8㎤／rev 概略重量油含まず：1点 96kg 2点 100kg 3点 104kg 4点 108kg 6点 126kg 8点 130kg 概略サイズ ：1～4点 500×650×700 6～8点 550×750×700 ・小型油圧コントローラ最大5Mpa仕様 ポート数 ：1,2,3点 使用モータ ：0.75kW 油圧タンク容量：20L ポンプ押しのけ容積：10㎤／rev 概略重量油含まず：1点 65kg 2点 65kg 3点 69kg 概略サイズ ：400×500×700
価格情報
仕様により変動しますので、お気軽にお問い合わせください。
納期
※納期が変動しますので、お気軽にお問い合わせください。
用途／実績例
ホットランナ用油圧シリンダにて多数実績あり
