120W スイッチング電源｜産業・医療規格対応の高効率・低ノイズ
産業機器と医療機器のどちらにもご検討いただける低リップルノイズ、高効率、高信頼のスイッチング電源／組込み／内蔵電源ユニットです！

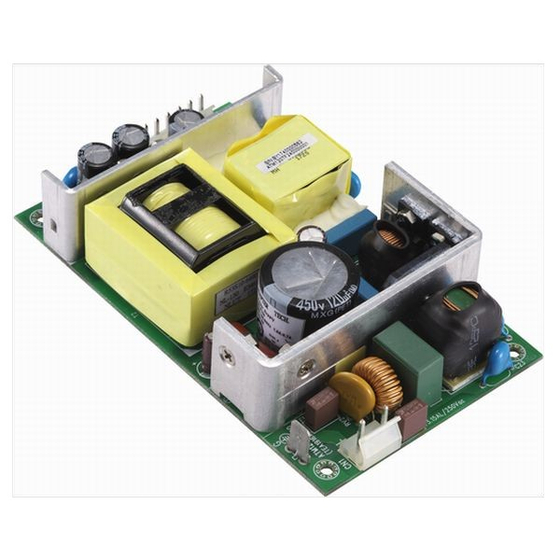

120W スイッチング電源｜産業規格＆医療規格取得、低ノイズ＆高効率、絶縁強化された小型の組込み電源ユニット、ATM120T-F
ATM120T‑Fシリーズは、産業機器・医療機器・通信装置・計測機器など幅広い用途に対応する120Wの高効率スイッチング電源です。100〜240VACのユニバーサル入力に対応、12V／15V／19V／24V／30V／48Vの単出力モデル。低リップルノイズ設計と高いEMI/EMC性能により、精密制御機器や医療用途でも安定した電源品質を提供。安全規格はIEC/EN/ANSI/AAMI ES60601‑1（3.2版）、IEC60601‑1‑2（4.1版）、IEC62368‑1に適合、2MOPP絶縁・低漏洩電流を実現。医療機器の内部電源としても安心してご検討いただけます。短絡・過電圧・過電流・過温度など保護回路標準搭載。LLC回路方式による高効率化と発熱低減を両立。MTBF300,000時間（計算値）と高信頼性を誇り長期安定供給に対応。CB、UL/cUL、TÜV、CE、FCCなど認証取得。小型3×5インチのオープンフレーム構造で組込みやすくFA機器、医療診断装置、通信機器、IoTデバイスなど多様な機器向け。特注やセミカスタムに柔軟対応。技術相談から試作、量産、アフターサポートまで専任スタッフが一貫してサポートします。
この製品へのお問い合わせ
基本情報
＜特長＞ • 低リップルノイズ設計（EMI/EMC） • 小型3×5インチのオープンフレーム構造 ＜仕様＞ • 形式：オープンフレーム型AC/DC スイッチング電源 • 定格出力：120W • 入力電圧：100〜240VAC ユニバーサル入力 • 周波数 ：50〜60Hz • 出力電圧：12V／15V／19V／24V／30V／48V • 効 率：DoE Level VI、ErP Stage 2 • 動作温度：−20〜50℃ • 動作湿度：20〜80%（結露なし） • 保管温度：−20〜80℃ • 保管湿度：10〜90%（結露なし） • 絶縁性能：2MOPP（医療規格対応） • 安全規格：IEC60601‑1（3.2版）、IEC60601‑1‑2（4.1版）、IEC62368‑1 • 認 証：CB、UL/cUL、TÜV、CE、FCC • 保護回路：OVP／OCP／SCP／OTP • MTBF ：300,000時間（Telcordia計算値） ※安全規格の取得状況は変動することがございます。最新状況は弊社までご確認願います。 ※詳しくはお気軽にお問合せください。
価格帯
納期
用途／実績例
＜＜用途（例）＞＞ 120Wのスイッチング電源として、 一般電子機器・医療機器・通信機器など幅広い分野でご検討いただけます。 ■ 電子機器・通信機器 • 電子機器、通信装置、ネットワーク機器（IEC62368-1対応） • データサーバ、ストレージ、PC・周辺機器 • IoTデバイス、制御ユニット ■ 医療・研究・計測機器 • 医療機器（IEC60601-1対応） • 実験装置、計測機器、分析器、検査装置 • ラボ用電子機器、天びん ■ FA・産業機器・ロボット • FA装置、自動化ライン • 工業用制御機器、PLC周辺 • 産業用ロボット、搬送装置 ■ 映像・音響・セキュリティ • オーディオ・ビデオ機器、放送映像装置 • 監視カメラ、セキュリティ機器 ■ 輸送・エネルギー分野 • 航空・鉄道・船舶関連機器 • エネルギー設備、災害対策装置 ＜技術サポート＞ • 信頼性試験データのご提供 • 試作サンプル時の部品調整のご相談 ※安価品探し・置換え・大口量産など、まずはお気軽に弊社までご連絡ください。 ※安全規格の最新状況は弊社までご確認ください。
ラインアップ（6）
| 型番 | 概要 |
|---|---|
| ATM120T-F120 | 12.0V 10.0A 120W |
| ATM120T-F150 | 15.0V 8.0A 120W |
| ATM120T-F190 | 19.0V 6.3A 120W |
| ATM120T-F240 | 24.0V 5.0A 120W |
| ATM120T-F300 | 30.0V 4.0A 120W |
| ATM120T-F480 | 48.0V 2.5A 120W |
