【溶接外観検査システム】目視検査から３Dカメラとロボットを使った自動検査を実現。サンプルテスト実施中。

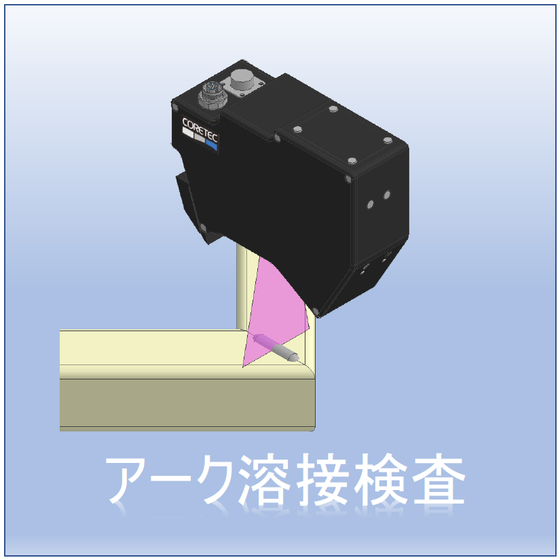

自動車に欠かせないアーク溶接部品の外観検査を自動化するシステム。 多関節ロボットに取り付けた3Dカメラで溶接部分を「スキャン」 コアテック独自開発のアーク溶接解析ソフトによって「3Dデータ変換」→「解析」→「合否判定」を自動化！ ■特 長 ・5種類の3Dカメラをラインナップし、ワークに合わせて選択可能 ・トレーサビリティに対応 ・国内主要ロボットメーカーに対応 ・単軸スライダーにも対応 ■アーク以外も対応 ・レーザー溶接、テーラードブランク溶接の検査も可能です ☆サンプルテストでお確かめいただけます。 ※製品詳細はPDFをダウンロードしてご覧ください。
この製品へのお問い合わせ
関連動画
基本情報
◆選べるセンサー 標準センサーに加えて、長距離タイプ、精度タイプをご用意 新センサー追加により、より多くの場面に対応可能 ◆高速検査 約毎分10ｍで検査（標準センサー,0.3ｍｍピッチ、深さ±7ｍｍの場合） 新センサーはより早くなります。（約毎分27ｍ、0.3ｍｍピッチ） ◆豊富な検査機能 溶接幅、溶接長はもちろん。脚長、スパッタ、ピットなども ◆特徴量解析機能 計測データから特徴量を解析し各部分を数値化します。 数値化したデータを閾値と比較を行い判定します。 ◆簡単ティーチング 3Dセンサーにガイドレーザーが付属しているのでティーチングが簡単。 ◆トレーサビリティ対応 点群データ、解析データ、判定データを保存することが出来ます。 ◆3D形状合成機能 ロボットのリアルタイムデータを使用することで別々の画像が合成可能。
価格情報
お問い合わせください。
納期
※仕様によって納期は変動します。（通常2.5ヶ月）
用途／実績例
◆納入実績60台以上 ◆自動車部品（シート、マフラー、サイドインパクトビーム、クロスメンバー、スイングアーム、ショックアブソーバー、ステアリングメンバーなど） ◆建材、造船、農機など
カタログ（2）
カタログをまとめてダウンロード
企業情報
創業以来、私たちコアテックは自動化機械・設備の開発メーカーとして、事業を展開してきました。 顧客ニーズに沿った自動化設備を設計・開発し、その製品を自社で一貫生産しています。これにより多彩な技術力の集約と短期間で安定した品質での供給を可能にし、顧客からの高い信頼と実績を積み重ねてきました。 FA設備にとどまらず、自動化設備の開発、設計、製造で長年培ってきた企画、開発力、技術力を新分野へ応用することで、次世代自動車、航空機、医療、IT関連、新エネルギー事業にも活動の場を拡げています。 人間とテクノロジー、エコロジーとの調和によって、持続的な明るい未来が創られると信じ、コアテックは「技術」と「信頼」で社会に貢献する「魁」として、さらに飛躍してまいります。
