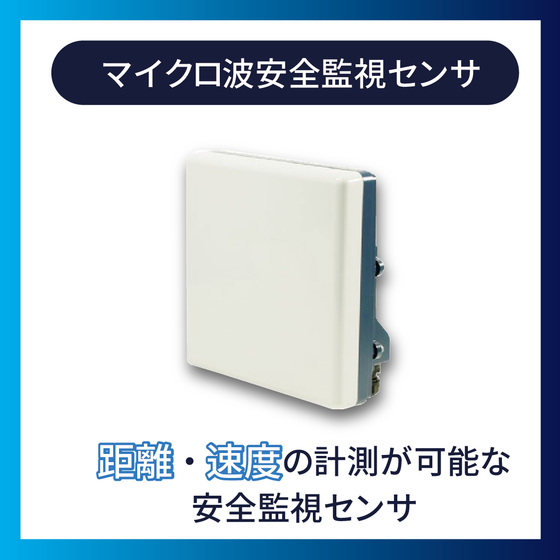

マイクロ波安全監視センサ『BFS01/BFS01-P』

ブログでは、パル技研の日々の様子を紹介しています。 下記HPをご覧ください。

BFS01は、1台のセンサで距離・速度の計測が可能です。 監視エリア内に入った、車などの反射物に対し、距離・速度を同時に計測するとともに警報を出力します。（判定条件を満たした場合に限ります） この特長により、車の衝突防止など、安全監視に使用できます。 任意の距離で二段階の検知エリアを設定することが可能なので 用途例では、警報エリアと注意エリアと設定しています。 また、マイクロ波は霧、降雪、降雨などの気象条件に強いので 環境の厳しい屋外でも計測誤差が少ないのです。

今回ご紹介するのは、「着雪防止カバー（PSP-SCV）」と「着雪防止リフレクタ（PRF-300SP）」です。 マイクロ波センサはセンサ表面に雪が積もってしまった場合、 その着雪量によっては検知が正常にできなくなる場合があります。 そういった場合に備え、「着雪防止カバー（PSP-SCV）」をご用意しています。 ※対象センサ：BSS01 , BSS20 , BLS01 , BFS01 こちらをセンサに取り付けることで、センサ本体に着雪するのを防ぐことができます。 また、マイクロ波侵入監視センサ（BSS01）をリフレクタと対向させて設置する場合、 リフレクタへの着雪を防止する仕様の「着雪防止リフレクタ（PRF-300SP）」もございます。 これらの製品を併用することで、豪雪地帯でも正常な検知が可能になるのです。

パル技研では「マイクロ波」を使用した各種センサを開発しておりますが、今回はそれらを使ってどうやって侵入を検知するのかをご説明します。 ◆◆2つの検出方式◆◆ 当社のマイクロ波センサは、2つの検出方式に対応しています。 １) ビーム反射検出方式 　1台のセンサを設置し、そこから出力される送信波が検知エリアとなります。 　検知の範囲はセンサのアンテナ角度によりますが、センサ単体で広い距離をカバーします。 　センサからの送信波にターゲットが当たると、反射波として受信し、「侵入」として検知します。 ２）ビーム遮断方式 　こちらはセンサとリフレクタを対向させることで検知エリアを構成します。 　センサから出力される送信波が、リフレクタに当たり、反射波として受信しています。 　また、送信機と受信機で検知エリアを構成する製品もあります。 　こちらも送信機から出力される送信波を受信機で受信しています。 　どちらの場合も、送受信の基準となるレベルを監視しており、侵入によってその電波が遮断され、レベルがしきい値を下回ると、「侵入」として検知します。
