位置合わせはノブを廻して簡単便利！ミツトヨ様製ボールアンビルを使用可能です

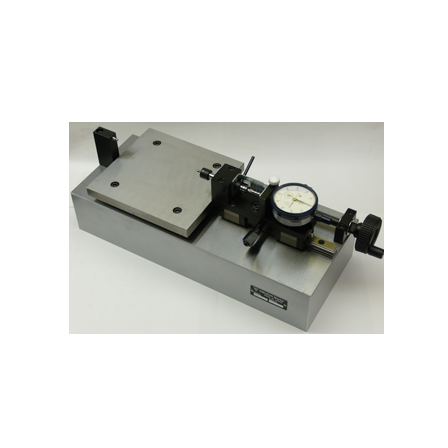

『MOB-170A』は、外歯車の測定ができる位置調整スライド付きの OBD測定機です。 アッベ定理を忠実に再現。 位置合わせもノブを廻して簡単で便利です。 また、ミツトヨ様製ボールアンビルを使用できます。 さらに当社では、測定範囲をより拡大した「MOB-150A」もご用意しております。 【特長】 ■位置調整スライド付 ■アッベ定理を忠実に再現 ■高精度 ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせください。
この製品へのお問い合わせ
基本情報
【仕様】 ■測定範囲(O.B.D.値)：135～180mm (推奨：145～170mm) ■測定台上面～測定球心：30mm ■測定ストローク：10mm ■測定台間の中央すき間：無 ■ダイヤルゲージ：2046S(ミツトヨ 目量0.01mm) ■測定力：約4N(400gf)以内 ■標準付属品：六角棒スパナ(呼び1.5、2)、スパナ(呼び7) ■外形寸法：W148×D415×H151mm ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせください。
価格帯
納期
用途／実績例
※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせください。
