アナログ、温度、リレー制御をCAN/USBに。計測・制御を自在に拡張する低コストなアナログ・デジタルI/Oモジュール
『RAD-IO2シリーズ』は、アナログ、デジタル、または温度といった物理信号をPCやCAN/CANネットワークに接続するための、低コストで堅牢なモジュール式インターフェース製品群です。 このシリーズは、熱電対、アナログ入力、アナログ出力、デジタルI/O、パワーリレーといった特定の機能を持つ複数のモジュールで構成されています。 これらのモジュールを最大4台までデイジーチェーン接続（数珠つなぎ）し、PCのUSBポートに直接接続したり、 RAD-IO2-CANHUBアダプターを介して既存のCAN/CAN FDデータロガーシステムに統合したりすることが可能です。 全チャンネルが2.5kVの高電圧で絶縁されているため、ノイズの多い車載環境でも安全かつ正確なデータ収集を実現します。 ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
この製品へのお問い合わせ
基本情報

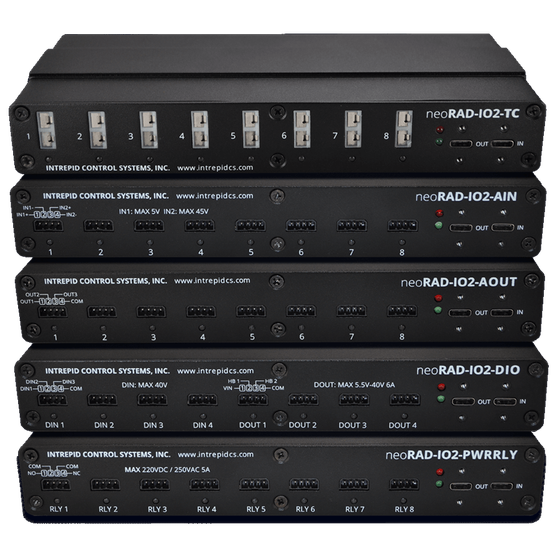

【ラインナップ】 RAD-IO2-TC: 8チャンネル K型熱電対入力 RAD-IO2-AIN: 8チャンネル 絶縁アナログ入力 (高/低電圧レンジ選択可能) RAD-IO2-AOUT: 8バンク (合計24ch) 絶縁アナログ出力 RAD-IO2-DIO: 12チャンネル デジタル/アナログ入力 & 8チャンネル デジタル出力 RAD-IO2-PWRRLY: 8チャンネル 250V/5A パワーリレー 【特長】 ■PCとUSB-Cで直接接続、またはRAD-IO2-CANHUBを介してCAN/CAN FDネットワークに接続 ■デイジーチェーン: 最大4台のRAD-IO2モジュールを連結可能 ■絶縁性能: 2.5kVのチャンネル間およびチャンネル-USB間絶縁 ■電源: PCのUSBポートまたはRAD-IO2-CANHUB(4.5V-40V)から供給 ■ソフトウェア: 解析ソフト「Vehicle Spy」に対応。Python, C++, JavaのAPIやサンプルも提供。 ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
価格帯
納期
用途／実績例
■分散型CAN/CAN FD計測システム: 車両や大規模な試験装置のセンサー近くにRAD-IO2モジュールを設置。 ノイズの乗りやすい長いアナログ配線をなくし、デジタル化されたデータをCAN FDバス経由でクリーンにCANロガーやDAQシステムへ送信します。 ■PCベースのデータ収集: 研究室やベンチテストで、熱電対やアナログ入力モジュールをPCのUSBポートに接続し、コンパクトで高精度な絶縁測定システムを構築します。 ■ECUテスト / HILシミュレーション: アナログ出力モジュールでセンサー信号をシミュレートしてECUに入力し、ECUからの応答をアナログ/デジタル入力モジュールで取得するなど、HILシステムの一部として活用します。 ■データロガーとの直接連携: neoVI IONやneoVI FIRE 2といったIntrepid社製の高機能データロガーに直接USB接続し、PCを介さずに物理的なI/O測定機能を追加します。 ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
詳細情報
-
RAD-IO2の接続例。任意のCANロガーやDAQシステムへの送受信が可能。
