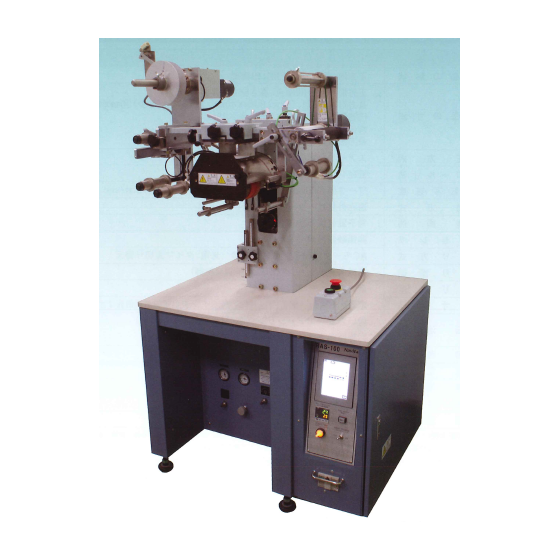

バキューム式治具の採用により端面押えが不要なロール式ホットスタンプ機
『RAS-100』は、成形品の外周へ熱転写に必要な調整機能を全て備えている ロール式ホットスタンプ機です。 タッチパネルの採用により転写時間、バックテンションなどの設定を任意に 入力可能、データメモリ機能で再現性に富んだ作業ができます。 転写条件の幅が広がり、より多くの形状の成形品、転写箔に対応可能です。 【特長】 ■ロール幅を100mmにアップ、最大80mmの転写が可能 ■加圧力アップにより強い密着が得られる ■形状ポイント入力による転写速度の任意設定が可能 ■バキューム式治具の採用により端面押えが不要 ■転写時の箔張力（バックテンション）精度アップ及び8段階張力調整可能 ■転写条件の幅が広がり、より多くの形状の成形品、転写箔に対応できる ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
この製品へのお問い合わせ
基本情報
【その他の特長】 ■成形品の外周へ熱転写に必要な調整機能を全て備えている（調整は全て工具不要） ・ロールヘッド前後調整±30mm（箔送り装置共に移動） ・箔巻き取り部前後調節±5mm ・箔送り装置θ調整±2° ・ロールヘッドθ調整±2° ・ロールヘッド仰角調整0～4°（箔送り装置共に移動） ・回転治具左右調整±5mm ■回転治具の上昇は初めは高速、転写ロールに接触する手前で減速し（ソフトタッチ機構）、 且つロールの回転を一時停止させることでスムーズに正しい位置から転写が可能 ■タッチパネルの採用により転写時間、バックテンションなどの設定を任意に入力可能、 データメモリ機能で再現性に富んだ作業が可能 ■形状ポイント（角度）入力による転写速度設定が可能（8段階）、より複雑な形状への追従が可能 ■転写時の箔張力（バックテンション）精度アップに加え、テンションを8段階で張力調整可能 ■箔送り停止精度がPWM制御により大幅アップ（当社従来機比2倍） ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
価格帯
納期
用途／実績例
※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
カタログ（3）
カタログをまとめてダウンロード
企業情報
ナビタスマシナリー株式会社は、特殊印刷機のリー ディングカンパニー、ナビタス株式会社の製造関連 を担う会社として2019年4月にスタートしました。 ⻑年培った技術で、様々な形状、素材に対応できる パッド印刷機、ホットスタンプ、ロール転写機、ス クリーン印刷機に加え、印刷⼯程を自動化する自動 搬送機や印刷の不具合をチェックする画像印刷検査 装置など印刷のあらゆるニイズにお応えします。 企画から印刷まで お客様の製品の仕上がりイメージを元に、加飾方法 や素材、⼯程、機械の選定、ラインの設計など、企 画提案致します。 印刷後の処理、検査からメンテナンスまで 品質向上、安定を図るための仕上げの後処理、自動 検査装置による品質のチェックによって、イメージ 通りに・効率よく・⾼品質を実現しています。導⼊ 後のアフターサービスまできめ細かく対応します。
