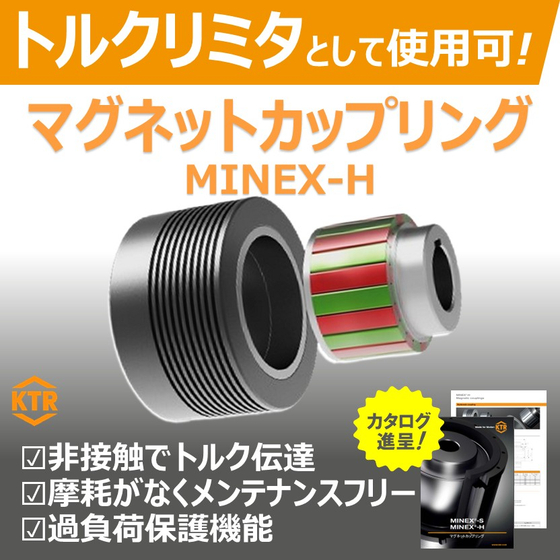

摩耗のないトルクリミタとして使用できるマグネットカップリング！
特長: • 磁力により非接触でトルクを伝達 • 摩耗の無いトルクリミターとして使用可能 • メンテナンスフリー 過負荷時には動力を空転し、動力を遮断することで安全な運転環境構築に寄与します。 スリップ後、設定トルク以下に復帰すれば、再び同期し回転します。（原点復帰ではありません） 永久磁石の同期で動力伝達するため摺動面がなく、粉塵の心配などもありません。摩耗のないトルクリミタとお考えください。 【用途】 食品・薬品の充填機、フィルム巻取機、マテハン装置、巻上機
この製品へのお問い合わせ
関連動画
基本情報
～特徴～ 【過負荷運転に適したトルクカーブ】 MINEX-H は磁力により部品が接触すること無くトルクを伝達します。 過負荷の場合には “摩耗の無い” トルクリミターとして機能します。 通常運転モード: 運転時の伝達トルクが選定されたカップリングの許容伝達トルク（スリップトルク）に達するまでは駆動機と従動機が非接触で同期回転します。 過負荷運転モード: 運転時の伝達トルクが選定されたカップリングの許容伝達トルク（スリップトルク）を超えると駆動軸が空転し、 駆動機と従動機の間に相対速度が生じます。過負荷運転状態ではカップリングのスリップトルクがほとんど一定で保持されます。 また、ヒステリシス材料の磁極が反転を繰り返して発熱します。相対速度が大きくなると渦電流によりスリップトルクが増加します。 【用途】 食品・薬品の充填機、フィルム巻取機、マテハン装置、巻上機
価格帯
納期
用途／実績例
用途例 *充填工程 *コンベヤ *フィルムや繊維のワインダー *蓋付け機、蓋締め機 *医療関連機器 等
詳細情報
-
マグネットカップリングMINEX-Hは摩耗のないトルクリミタとしてご使用いただけます！
