70cm四方のユニットを連結して送風面積を調整できる、低価格かつフレキシブルな風洞。豊富なオプションで機能拡張も可能！
【Aero Optim シリーズ】 ★詳細は弊社HPをご覧ください★ https://japanfudo.com/product/service4-1-1/ Aero Optimシリーズは、「スタック式風洞ユニット」です。 風洞の全機能（送風・拡散・均一化・整流）を約70cm四方のサイズのユニットに集約し、ユニットを積み重ねる（スタックする）ことで、必要に応じた送風面積を自在に実現できます。 従来の「大型・高価格・高維持費」だった風洞のイメージを破壊し、「小型・低価格・低維持費」を実現することで、従来風洞実験に手が届かなかった方にも、手軽に風洞を導入していただけます。 基本ユニットだけでの使用も可能ですが、オプション追加によりフロークオリティ向上や、測定機能の追加、ファンの個別制御も可能です。 【測定台】自転車用・競技用車椅子用・６軸測定台 etc. 【送風関連】整流部追加・縮流ユニット追加 etc Wind Tunnel
この製品へのお問い合わせ
基本情報
型式名称 Aero Optim 風速 1〜15 m/s（3.6～54km/h） 風速分布 ±8 % 速度変動率 1%以下 吹出口寸法（W×H, mm） 630 × 630 本体寸法（L × W × H,mm） 1470 × 686 × 683 送風機 7.5 kW IPMモーター 軸流送風機 騒音値 105dB以下（最大） 重量 160 kg 必要電源 直流電源装置：AC200V 3相 50/60Hz 風速計測用ソフトウェアが付属 基本ユニットだけでの使用も可能ですが、オプション追加によりフロークオリティ向上や、測定機能の追加も可能です。 詳しくはお問い合わせください。
価格情報
お気軽にお問い合わせください。お見積りいたします。
納期
※受注生産
用途／実績例
【用途】 ■風洞試験 （抗力などの空力試験・スモークなどを使用した可視化試験など） ■耐風試験 （テントや傘、構造物などの耐風性能試験など） ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
詳細情報
-
突風専用装置を使った試験も可能です。
-
ピッチ角を０度～１８０度の範囲で自由に変更することができます。
-

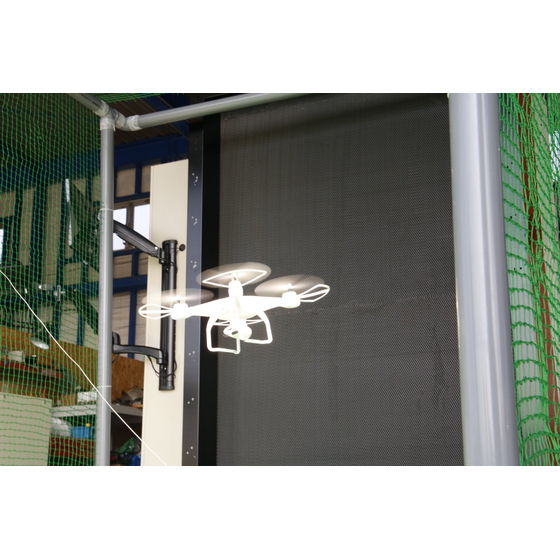

Aero Optim（6ユニット相当）を用いたドローンの耐風試験の様子
-
送風機１ユニットに対し、直流電源装置が１つ必要です。
-

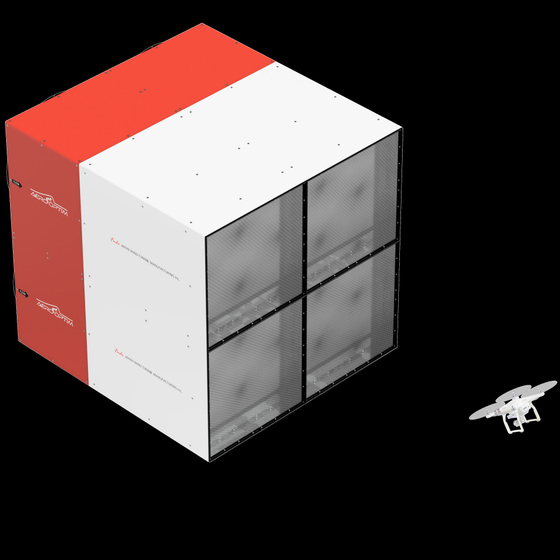

必要な送風面積に応じて、縦横にユニットを組み合わせることができます。
企業情報
風洞を誰でも手に取れる・使える世界へ。大型風洞、コンパクト風洞、各種天秤を取扱い、誰もが流体力学の最前線に触れられる未来を創造します。また、機器だけではなく、弊社テストセンター（富士エアロパフォーマンスセンター）で風洞試験の受託や解析、流体設計までサポートさせていただきます。 Japan Wind Tunnel Manufacturing Inc.
