ペール缶に切粉を自動回収！ 省スペース・クリーン・高精度！現場の環境と作業効率を劇的改善

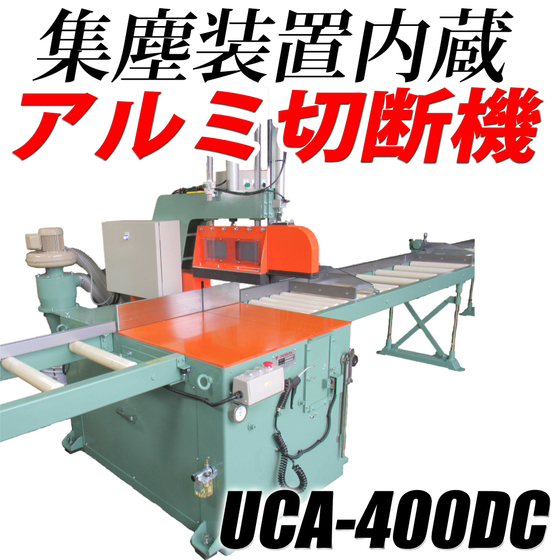

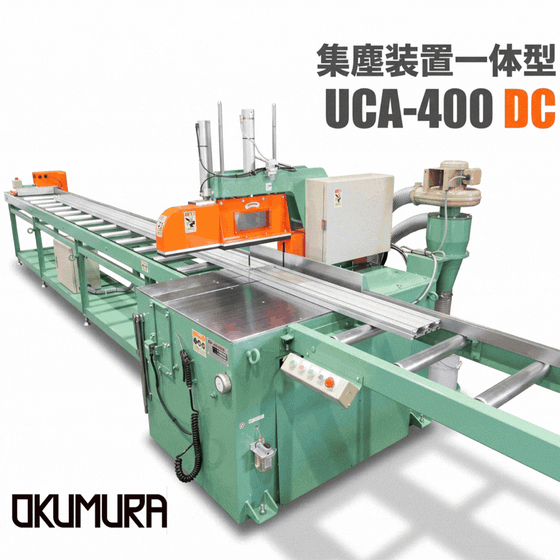

UCA-400DCは、アルミサッシや形材の切断時に発生する粉じん・切り屑を、吸引してペール缶に回収する集塵装置一体型の切断機です。 特許取得済（第7572599号）の集塵構造により、作業環境をクリーンに保ち、周囲の機器や作業者への影響を最小限に抑えます。 従来の据置型集塵機が不要になり、設置面積を大幅削減。 省スペースと高精度加工を両立し、工場の安全・快適・高効率なアルミ加工を実現します。 ✅特徴 ・効率的な集塵 ：最大20Lの切粉回収を実現。ペール缶仕様で取り扱いが簡単。 ・省エネ設計 ：小型集塵ファン（0.2kW）で電力コストを大幅削減。 ・自動運転機能 ：刃物回転と連動してファンが動作。付け忘れの心配なし。 ・高い吸引効率 ：サイクロン効果で吸引力が持続。フィルタ不要でメンテ負担も軽減。 ・簡単な切粉処理：手を汚さずワンタッチで処理可能。 ・安全性の向上 ：丸鋸をカバーで保護し、作業時の安全性を確保。
この製品へのお問い合わせ
関連動画
基本情報
・対応素材 ：アルミサッシ・アルミ押出形材 ・切断方式 ：アンダーカット／直角固定タイプ ・集塵装置 ：本体内蔵ファン ・定寸装置 ：マニュアルまたは自動定寸ストッパー（別売） ・対応長さ例 ：１m〜６mクラスの形材に対応 ・鋸刃サイズ ：φ510 ・主軸モーター：2.2ｋｗ ・クランプ ：エアー式 ・刃物移動 ：エアーハイドロ式 ・ファン ：0.2ｋｗ ・集塵容量 ：20L（ペール缶） さらに小型タイプ機種もご用意出来ます。 切断能力 高さ145ｍｍ×幅300ｍｍ（UCA-300DC) 従来型もございます。 別置き集塵機接続（φ150ダクトホース取り口仕様：UCA-400型）
価格帯
納期
※✅「納期についてのお問い合わせはこちら」
用途／実績例
・住宅用アルミサッシの大量切断工程 ・アルミ製建材部品のクリーン加工ライン ・室内設備の騒音・粉じん対策強化事例 ・加工現場のレイアウト最適化による省スペース導入 ・作業員の作業環境改善・安全対策への取り組み実績多数
詳細情報
-
✅省スペース集塵一体型切断機。特許構造で粉じんをペール缶に効率回収し、省エネ・安全・快適なアルミ加工を実現。
-
✅ワーク固定丸鋸走行切断方式｜ 被削材をしっかり固定したまま、丸鋸を搭載した台車が走行して切断する構造です。｜ ✦ メリット✦ ・省スペース化： ワークが動かないため、長尺材料を前後に大きく移動させる必要がなく、設置スペースを大幅に削減できます。 ｜・加工精度の安定： 固定されたワークに対して丸鋸台車がスムーズに移動するため、バタつきが少なく、直角度や切断面精度が安定します。 ｜・安全性の向上： 材料が動かないため、搬送中の落下や接触リスクを低減します。
-
✅標準装備：カバー兼用丸ノコ両側からのクランプで安全に切断出来ます。
-
✅標準装備：手動定寸定規（当てストッパー）
-
✅オプション オートポジショナー自動定寸装置取付
-
✅オプション ・手動デジタル表示定寸装置 0.1ｍｍ単位
-
✅オプション 切削油セミドライ潤滑 高潤滑専用油を微量のミストにして刃先へ正確に供給します。
-
✅オプション 手前からの押さえ 空圧式
-
✅オプション ・刃物前後走行 ボールねじ送り
ラインアップ（3）
| 型番 | 概要 |
|---|---|
| UCA-300DC 集塵装置一体型 | 刃物径：φ510 切断能力：切断高さ145ｍｍ×切断幅300ｍｍ |
| UCA-400DC 集塵装置一体型 | 刃物径：φ510 切断能力：切断高さ145ｍｍ×切断幅400ｍｍ |
| UCA-150DC 集塵装置一体型 | 刃物径：φ405 切断能力：切断高さ90ｍｍ×切断幅150ｍｍ |
