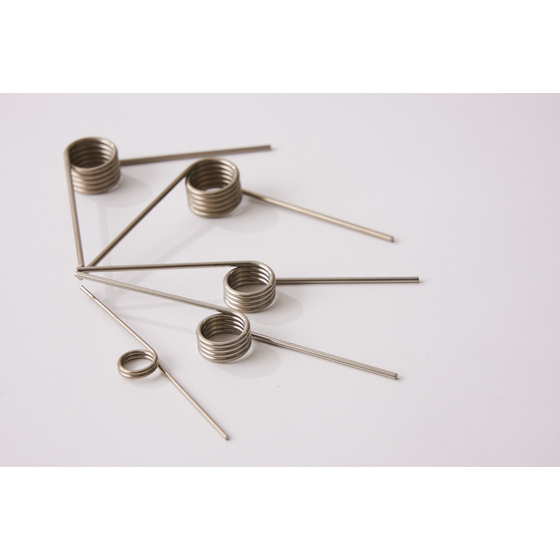

270種のねじりばね(トーションばね・キックばね)を常時在庫、即納体制！長年培ったノウハウ、技術で創り上げた充実ラインアップ！
ねじりばねの設計・計算は面倒だ、ややこしいと、お困りではないでしょうか。そんな方々のご要望にお応えしねじりばねを新たに標準化いたしました。 材質はステンレス鋼線、線径0.3～2.0mm、内径3～14mmで巻角度90°、135°、180°の3タイプをご用意。トータル270種を常時在庫し、即納体制でお応えしております。安定した性能のばねを少量から供給いたします。 ◎ばねの選定方法 (1)内径を決める (2)ねじり角度(φd)を決める (3許容ねじり角度φdと許容トルクTが使用条件を満足しているか確認して下さい。 (4)ばねの取付けスペースを決める
この製品へのお問い合わせ
基本情報
製品番号：STA▢▢-▢▢-▢▢▢ ・巻角度：90° ・内径：φ3～φ14 ・線径：φ0.3～2.0 ・自由長：1.1～13.8 ・許容トルク：1.95～237.39Nmm(0.20～24.22kgf・mm) 製品番号：STB▢▢-▢▢-▢▢▢ ・巻角度：135° ・内径と線径はSTAと同じ ・自由長：1.1～14.0 ・許容トルク：1.95～234.17N・mm(0.20～23.89kgf・mm) 製品番号：STC▢▢-▢▢-▢▢▢ ・巻角度：180° ・内径と線径はSTAと同じ ・自由長：1.1～13.2 ・許容トルク：2.01～253.65N・mm(0.21～25.88kgf・mm) ◎材質 JIS G 4313 SUS304 WP-B ばね用ステンレス鋼線 ◎適応範囲 一般に用いられる冷間成形用のステンレス鋼線の線径φ0.3mm～2.0mmを使用したねじりコイルばねです。 ◎熱処理・表面処理 350～450℃ 低温焼きなまし(表面処理は無し) ◎ばねの形状 ・巻き方向：右巻き ・アーム長さ・巻角度の許容差：JIS B2709 2級
価格情報
定価：1,680～1,940円/袋or個
価格帯
~ 1万円
納期
~ 1ヶ月
※直送の場合、1～3日程度でお届け出来る場合もございます。
用途／実績例
◎お客様によって様々な用途にご使用頂いております。 【サンエスばね 標準シリーズの使用例】 ・工作機械部品 ・OA機器 ・自動車部品 ・自転車用部品 ・安全弁 ・ボールペン etc.
カタログ（1）
カタログをまとめてダウンロード
企業情報
当社は約半世紀にわたり、ばね専門メーカーとして「ばね」づくりに対して懸命に取り組んで参りました。 ばね業界では、標準ばねブランド「サンエス」の名で知られていますが、規格品のばねを世の中にいち早く浸透させた、いわば“規格ばねのパイオニア”です。 また、この「サンエス標準ばね」だけではなく、押ばね・引ばね・ねじりばね等のすべての線ばねの特注品対応や、「異形線ばね」・「CWS」・「フレキシブルシャフト」等のまだ知られていないけれどとても優れた製品を取り扱っています。 当社の企業理念である『常に誠実をモットーとし、信頼される製品づくりを通して社会に貢献』を実践し、これらの製品は長年継続して多くのお客様からご愛顧いただいております。 今後も皆様から更なる信頼を勝ち取れるよう、当社は日々発展・成長するべく皆で力を合わせ、的確な品質を確保し、お客様のご要望に誠実にお応えする姿勢で日々「モノづくり」に取り組んでいきます。
