検出器内部に新設計回路を搭載！検出点が見やすく、位置調整が容易な反射型検出器

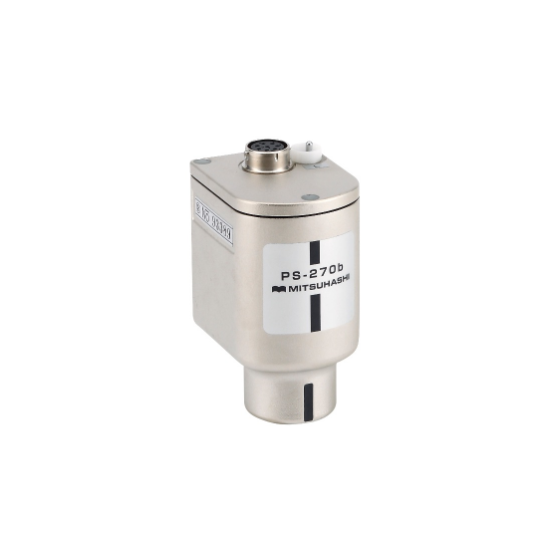

『PS-270』は、外乱光に強く、高感度の検出が可能な反射型検出器です。 光電反射式でウェブの印刷されたラインマークや境界を検出。Q-seriesの 制御盤、駆動機と組み合わせてウェブの蛇行制御に用います。 金・銀色地のシートも検出でき、新光学系により金色、銀色など “光もの”シートのマークラインにも強くなっています。 【特長】 ■大型レンズ採用により検出距離を30mm、スポット径をφ7.5にしている ■検出点が見やすく、位置調整が容易 ■検出器内部に新設計回路を搭載 ■太陽光、周囲の照明などの影響を受けない ■金・銀色地のシートも検出可能 ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
この製品へのお問い合わせ
基本情報
【仕様】 ■検出方法：光電反射式、偏位比例型 ■検出位置：ウェブのエッジ、印刷境界、ラインマーク ■検出距離：30mm ■検出範囲：5mm ■光源：白色発光ダイオード ■受光素子：シリコンフォトダイオード ■周囲温度：0～40℃ 湿度80％Rh以下（結露なきこと） ■重量：380g ■適合制御盤：PW-1000、PWN-1000、PW-1310、PW-2000、PW-800R、PWN-800R ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
価格帯
納期
用途／実績例
【用途】 ■ウェブの蛇行制御 ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
