コントローラやセンサとはコネクタのみで接続するため配線作業が容易なロールガイダ

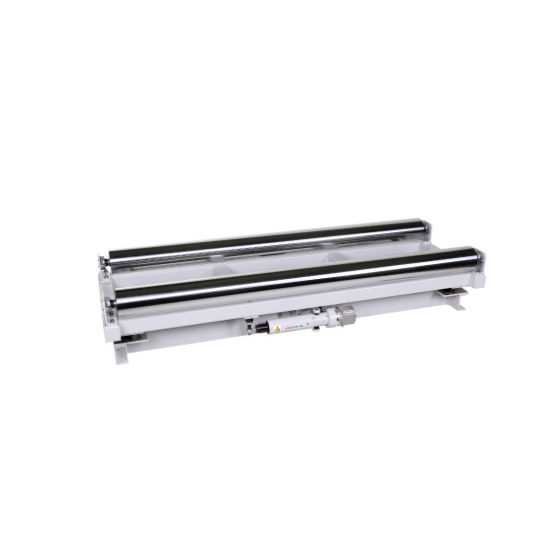

『PGM-400』は、ウェブ搬送の中間工程で蛇行制御を行う場合に使用する オフセット式ロールガイダです。 幅3000mm以下のウェブに対し適用。 ボールねじ駆動式でバックラッシュが小さく、高精度の制御が可能です。 コネクタのみで接続するため配線作業が容易で、ロール支持方法を見直し、 従来のものに比べて支持点の負荷容量は4倍になりました。 【特長】 ■幅3000mm以下のウェブに対し適用 ■ボールねじ駆動式でバックラッシュが小さい ■高精度の制御が可能 ■従来のものに比べて支持点の負荷容量は4倍 ■コントローラやセンサとはコネクタのみで接続するため配線作業が容易 ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
この製品へのお問い合わせ
基本情報
【仕様（抜粋）】 ■ロール面長：400～3000mm ■ロールスパン：300～1300mm ■ロール径：φ100（標準）、φ75～φ160に対応 ■ロール材質：アルミ、鉄、ゴムなど ■最大ウェブ張力：1176 ■駆動速度：25mm/s ■電源：DC24V±20％ ■消費電流：最大2.5A ■使用環境：温度：0～40℃、湿度：80%Rh以下（結露なきこと） ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
価格帯
納期
用途／実績例
【用途】 ■ウェブ搬送の中間工程で蛇行制御を行う場合 ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
カタログ（2）
カタログをまとめてダウンロード
CADデータ（1）
| 型番 | 概要 | ファイル |
|---|---|---|
| PGM-400 |
|
