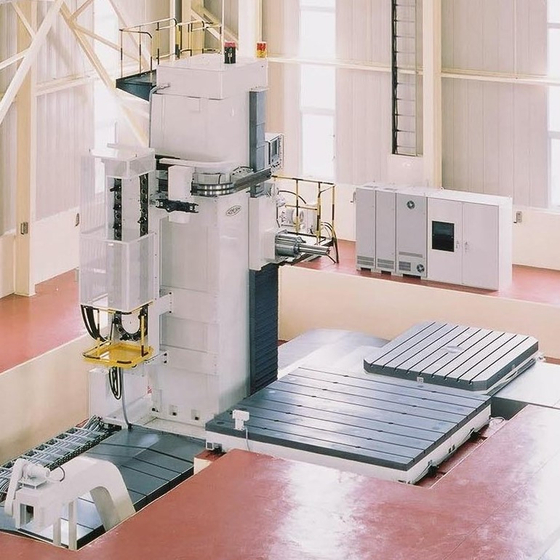

老舗が送り出す超大型工作機械。高剛性・重切削・高品質に拘ったロングワークマシン。
【特長】 ■生産性向上 ノーズ型主軸頭に加えクイル方式の採用により、ワーク接近性が一段と向上。又、特別付属品の自動工具交換(ATC)装置を追加することで工具交換時間を短縮し、より一層の生産性向上に貢献致します。 ■高トルク 主軸回転用モータには大出力モータを採用、無段変速による広範囲での高トルクを実現しハードな加工にもマッチします。 ■高剛性 ベッド・コラム等の各主要構造物は高級鋳鉄を採用。合理的リブ配置と大きな断面形状により、静的精度はもちろん、動剛性(特に振動の減衰率)にも優れております。又、主軸には延べ20の製造工程を経て仕上げるため長期間の使用による経年劣化・摩耗は皆無です。 ■高精度 X,Y,Zの各送り摺動面は焼入研磨仕上げ、特殊ライナーの貼付、自動強制間欠給油により長期間の高精度を維持します。 ■容易な操作性 NC装置には業界シェアNo.1を誇るFANUC製を採用。付属の手動パルス発生器は分離型とすることで各種操作を容易に行えます。又、別途ご要望があれば初心者向けNCトレーニングも実施可能となります。
この製品へのお問い合わせ
基本情報
☆大略仕様☆ ●HBシリーズ 135QF ※( )内は150QFの場合。 【主軸仕様】 ■主軸径：φ135 (φ150)ｍｍ ■フライス軸径：φ220 (φ250)ｍｍ ■クイル直径：φ350 (φ370)mm 【各軸ストローク】 ■コラム前後行程(X軸)：4,000mm～ ※500毎に延長可 ■主軸頭上下行程(Y軸)：2,000～4,000mm ※500毎に延長可 ■主軸左右行程(Z軸)：700 (1,000)mm ■クイル左右工程(W軸)：350 (1,400)mm ■主軸+クイル(Z軸+W軸)：1,050 (1,400)mm 各種詳細仕様につきましてはカタログをダウンロード願います。 上記仕様以外の特殊機や面板組込型など、数多くの工作機械を製造しております。まずは一度お気軽にお問合せください。
価格情報
お気軽にお問い合わせください。
納期
用途／実績例
●詳しくは弊社までお気軽にお問い合わせください。
