約70cm四方のユニットを連結して送風面積を調整できる風洞試験装置。

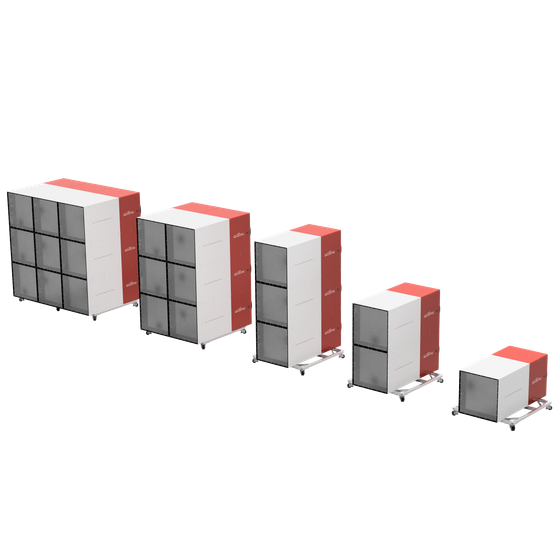

Aero Optimシリーズは、「スタック式風洞ユニット」です。 風洞の全機能（送風・拡散・均一化・整流）を凡そ0.7m×0.7mのサイズのユニットに集約し、それぞれのユニットを積み重ねることで必要に応じた送風面積を実現できます。 高額なイメージのある風洞試験について、価格を抑えてフレキシブルに対応できます。 【測定台】自動車用・自転車用・競技用車椅子用・６軸測定台 等 【送風関連】整流部追加・縮流ユニット追加 等 -Wind Tunnel for Everyone-
この製品へのお問い合わせ
基本情報
型式名称 Aero Optim 風速 1〜15 m/s（3.6～54km/h） 風速分布 ±8% 以下 本体寸法（L × W × H） 1.5 x 0.7 x 0.7 [m] 送風機 7.5 kW IPMモーター 軸流送風機 騒音値 105dB以下（最大） 重量 160 kg 必要電源 直流電源装置：AC200V 3相 50/60Hz 基本ユニットだけでの使用も可能ですが、オプション追加によりフロークオリティ向上や、測定機能の追加も可能です。
価格情報
お気軽にお問い合わせください。お見積りいたします。
納期
※受注生産となります。
用途／実績例
【用途】 ■風洞試験 （抗力などの空力試験・スモークなどを使用した可視化試験など） ■耐風試験 （テントや傘、構造物などの耐風性能試験など） ※詳しくはお問い合わせ下さい。
詳細情報
-
Aero Optim（6ユニット相当）を用いたロードバイクの空気抵抗測定の様子
-
Aero Optim（12ユニット相当）を用いたスポーツカーの空力特性試験の様子
-
Aero Optim 12ユニットによるドローン用風洞です。W2.4m・H1.8の広い測定エリア・建物から外に移動できる可搬性が特徴です。
-
Aero Optim（6ユニット相当）を用いた風力発電機の試験の様子
-
強い上昇気流からダウンバーストまで、異なるピッチで試験ができる組み合わせです。風洞の全長がわずか1.4mのため、上下左右に向きを変えることができます。
-
ジヤトコ株式会社 様 導入実績（Aero Optim）
-
突風アタッチメントです。1秒以内に0m/sから15m/sまでの突風を模擬します。
-
突風装置の弁が閉じてる状態です。
カタログ（4）
カタログをまとめてダウンロード
企業情報
風洞を誰でも手に取れる・使える世界へ。大型風洞、コンパクト風洞、各種天秤を取扱い、誰もが流体力学の最前線に触れられる未来を創造します。また、機器だけではなく、弊社テストセンター（富士エアロパフォーマンスセンター）で風洞試験の受託や解析、流体設計までサポートさせていただきます。 Japan Wind Tunnel Manufacturing Inc.
