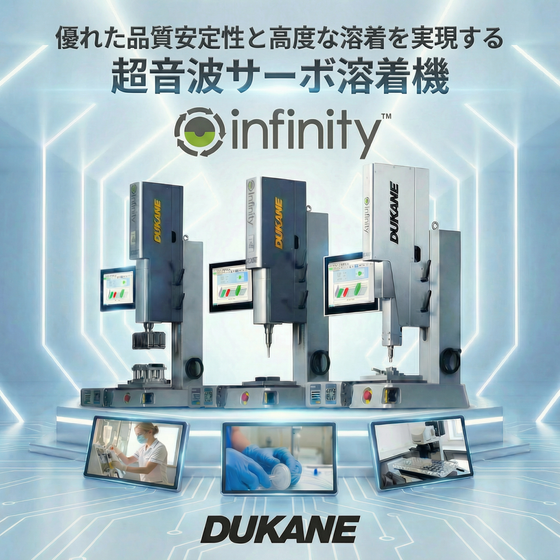

安定した溶着を実現可能なサーボプレス超音波溶着機が、工具レスでのスタック交換も可能になって新登場！
2010年に超音波サーボ溶着機をリリースしてから11年の歳月を得て、デュケインの超音波サーボ溶着機が新たに生まれ変わりました！ サーボモーターをアップグレードし、最大荷重はそのままで、上下ストロークの速度をアップして、サイクルタイムを短縮。 従前機でも使用可能な特許技術の溶融検知機能や、速度プロファイル機能、ダブルホールド制御機能などに加え、荷重検出制御、荷重上昇割合制御機能など、より高度な溶着制御機能も搭載しています。 プレスユニットの正面には装置の状況を表示するステータス画面を搭載し、様々な情報を表示することでオペレーターが現在の状況を一目で把握できるようになっています。 スマートスタック・クイックチェンジ・システムは、工具レスでのスタック交換が可能になり、段替え時の大幅な時間短縮を実現しました。
この製品へのお問い合わせ
基本情報
・溶融検知機能（世界特許）で溶着強度のアップとバラツキの減少を実現。 ・高精度なサーボ加圧制御により溶着品質の安定度（工程能力指数）が飛躍的に向上。 ・コンプレッサエアを使用しない為、製造コストを削減し、クリーンな環境を保ちます。 ・溶着中に最大10段階の速度切換えが可能な速度プロファイル機能により、樹脂の溶融状態に合わせた適切な加圧状態が実現でき、より強固な溶着が可能に。 ・溶着中の振幅も最大3段階で任意に設定可能で、アプリケーションの特性に合わせた振幅状態を得ることが可能。 ・スマートスタック・クイックチェンジ・システムの採用で、スタック交換を短時間且つ工具レスで可能になりました。 ・ ケーブル類をコラム（支柱）内部に埋設することで、装置周りをすっきりさせ、ケーブル類の断線の危険性も少なくなりました。 ・専用制御ソフト「iQ-Explorer III」は、お手持ちのPC（Windows）にインストールして使用することができ、日本語表示にも対応しています。
価格帯
納期
用途／実績例
・医療部品 ・自動車部品 ・電気/電子部品 ・民生品 ・パッケージ
詳細情報
-
プレスユニット前面のステータス表示画面には現在の装置の状況や様々なメッセージを表示します
-
工具レスでスタック交換が可能なスマートスタック・クイックチェンジ・システムの採用で、段替えに必要な時間が大幅に短縮されました。
ラインアップ（17）
| 型番 | 概要 |
|---|---|
| 1550.2Y.A2-X4N.2R | Infinity-X4, 15kHz/5000W, 200-240VAC, 4450N |
| 1536.2Y.A2-X4N.2R | Infinity-X4, 15kHz/3600W, 200-240VAC, 4450N |
| 2050.2Y.A2-X42.2R | Infinity-X4, 20kHz/5000W, 200-240VAC, 4450N |
| 2036.2Y.A2-X3N.2R | Infinity-X3, 20kHz/3600W, 200-240VAC, 2450N |
| 2026.2Y.A2-X3N.2R | Infinity-X3, 20kHz/2600W, 200-240VAC, 2450N |
| 2012.2Y.A2-X3N.2R | Infinity-X3, 20kHz/1200W, 200-240VAC, 2450N |
| 2036.2Y.A2-X2N.2S | Infinity-X2, 20kHz/3600W, 200-240VAC, 2450N |
| 2026.2Y.A2-X2N.2S | Infinity-X2, 20kHz/2600W, 200-240VAC, 2450N |
| 2012.2Y.A2-X2N.2S | Infinity-X2, 20kHz/1200W, 200-240VAC, 2450N |
| 2036.2Y.A2-X2N.2U | Infinity-X2, 20kHz/3600W, 200-240VAC, 2450N |
| 2026.2Y.A2-X2N.2U | Infinity-X2, 20kHz/2600W, 200-240VAC, 2450N |
| 2012.2Y.A2-X2N.2U | Infinity-X2, 20kHz/1200W, 200-240VAC, 2450N |
| 3018.2Y.A2-X1N.2R | Infinity-X1, 30kHz/1800W, 200-240VAC, 660N |
| 3012.2Y.A2-X1N.2R | Infinity-X1, 30kHz/1200W, 200-240VAC, 660N |
| 3512.2Y.A2-X1N.2R | Infinity-X1, 35kHz/1200W, 200-240VAC, 660N |
| 4012.2Y.A2-X1N.2R | Infinity-X1, 40kHz/1200W, 200-240VAC, 660N |
| 5006.2Y.A2-X1N.2R | Infinity-X1, 50kHz/600W, 200-240VAC, 660N |
