厚板対応・省力化・高速ランニングソー 厚板をわずかな力で搬送可能。作業効率がアップして省力化と省コスト化に貢献します。
『URKMシリーズ』は、アルミ板を精密切断する丸鋸切断機です。 強力なパワーと効率集塵に加えて、切削熱を極力抑える切断条件により、削り過ぎを抑え、加工精度を高めています。 アルミ厚板切断に最適な鋸刃を選定し、切断時間の短縮を可能にしました。 参考切断速度 Ａ5052 厚み70ｍｍ：Ｆ＝2500ｍｍ/min 単一位置決め切断（ABS）と単一自動送り（INC)切断の2切断モードにより、効率のよい切断作業が行えます。 また、見やすく操作が簡単な液晶タッチパネル操作方式を採用しています。 【特長】 ■ボックスモーション（刃物沈降後刃物後退）により、刃物沈降後、クランプが開放する為、作業者の待ち時間が短縮します。 ■ワーク浮上ボールベアリングにより、1トンのアルミ板の場合、わずか30kgfの力で360°自在に移動させることが可能。 ■刃物両側クランプでワークを固定しビビリの無い、安全安定した切断の実現 ■鋸刃追従テレスコピック式丸ノコカバーで切粉を効率よく吸引 ■バックゲージは0.01mm単位測定により正確な寸法精度を実現
この製品へのお問い合わせ
関連動画
基本情報
■URKM ・切断能力 厚み100ｍｍ ・切断幅 幅2500ｍｍ/3100ｍｍ ・バックゲージ奥行 1300ｍｍ/1600ｍｍ
価格帯
納期
用途／実績例
【非鉄金属切断加工販売店】 【非鉄金属材料商社】
詳細情報
-
✅【ポイント1】ワーク固定丸鋸走行切断方式 ｜ 材料を固定して丸鋸が走行。省スペース・高精度・安全を実現 ｜ ◆被削材をしっかり固定し、丸鋸を搭載した台車が移動して切断する構造です。長尺材を動かす必要がないため「省スペース」で設置可能。 ◆バタつきが抑えられることで「加工精度」が安定します。
-
✅【ポイント2】万能全方向ボールテーブル ｜ 1トンの素材も全方向へスムーズ移動・切断時はしっかり固定｜ ◆ 搬送時：エアーでボールベアリングが上昇し、アルミ板を浮かせて摩擦を大幅に低減。1トンの重量物でも約30kgfの軽い力で360°自在に移動可能。 ◆切断時：ボールが下降し、テーブル面にしっかり密着。抜群の安定性と安全性を発揮します。
-
✅【ポイント3】ワーク横押し装置 ◆空気圧制御の頑丈な横クランプにより、プレート材を安全且つ損傷なく基準側に押し付けます。
-
■【オプション】応力の高い板材用の「分割くさび」 ｜くさびを差し込み丸鋸の嚙み込みを防止｜ ◆鋸台車の端部に取り付けられた分割くさびが、応力の高い板材による丸鋸の挟み込みを確実に防ぎます。 ◆用途に合わせて機械的に着脱可能。
-
■【オプション】スライド補助テーブル（万能全方向ボール付） ｜ 材料の幅に合わせて左右にスムーズ移動・切断時はしっかり固定｜ ◆ 搬送時：エアーでボールベアリングが上昇し、アルミ板を浮かせて摩擦を大幅に低減。 ◆切断時：ボールが下降し、テーブル面にしっかり密着。抜群の安定性と安全性を発揮します。
-
■【オプション】跳ね上げ退避式フロントゲージ ◆クロスカット切断や、バックゲージで測定できない長さを定寸切断する時に使用します。
-
■【オプション】バックゲージ側横押し装置 ◆空気圧制御の頑丈な横クランプにより、プレート材を安全且つ損傷なく基準側に押し付けます。
-
✅【オプション】粉砕機付きフレコンバック回収集塵機 ｜吸引から袋詰めまで、切り屑処理を1台で完結｜ ◆切断時に発生する切り屑の「吸引」「粉砕」「フレコンバックへの袋詰め」を1台でこなす、特殊集塵機を接続可能。切り屑処理の手間を大幅に削減します。
ラインアップ（2）
| 型番 | 概要 |
|---|---|
| URKM2500J-13 | ・切断能力 厚み100ｍｍ×切断幅2500ｍｍ×長さ1300ｍｍ |

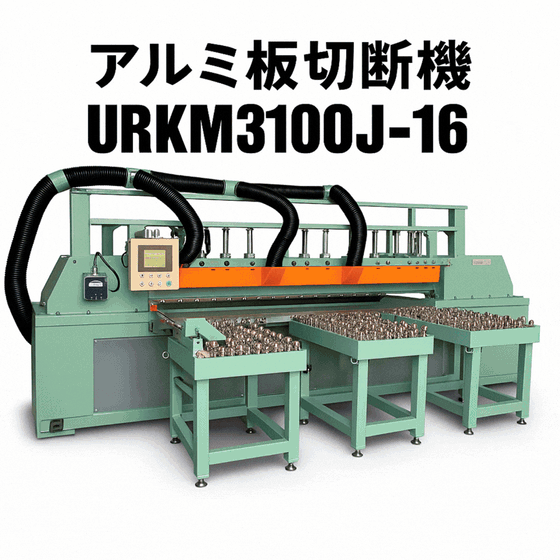

| URKM3100J-16 | ・切断能力 厚み100ｍｍ×切断幅3100ｍｍ×長さ1600ｍｍ |
カタログ（1）
カタログをまとめてダウンロード
この製品に関するニュース（2）
企業情報
奥村機械製作所は1952年高松市で創業しました。1965年より木工機械製造を開始し、70年代にアルミ形材の切断に一貫して注力し成功を収めました。 お客様の生産性を確保し、向上させるという目標に焦点を当てる事で、アルミ切断機製造におけるマーケットリーダーとなる事が出来ました。 100を超える製品群により、様々なご要望にお応えする事が出来ます。 また、セミオーダー対応した機械設計により、あらゆる分野と企業規模に応じた製品を提供する事が可能です。 国内で6,000台を超える製品群は、私たちの実力を物語っています。 しかし、私たちが特に誇りに思っている事は、品質、柔軟性、個性、信頼性、顧客との近さといった中小企業の価値を体現する、地に足の着いた企業であり続けた事でしょう。 私たちの製品が優れた品質であることを示す一つの指標は、その寿命の長さであり、多くの弊社製品は30年以上に渡り使用されています。 私たちの目標は、お客様のために完璧な製品を開発することです。 お客様のご要望を理解し、それにお応えするために製品やサービスを提供するパートナーとして奥村機械製作所をよろしくお願い致します。
