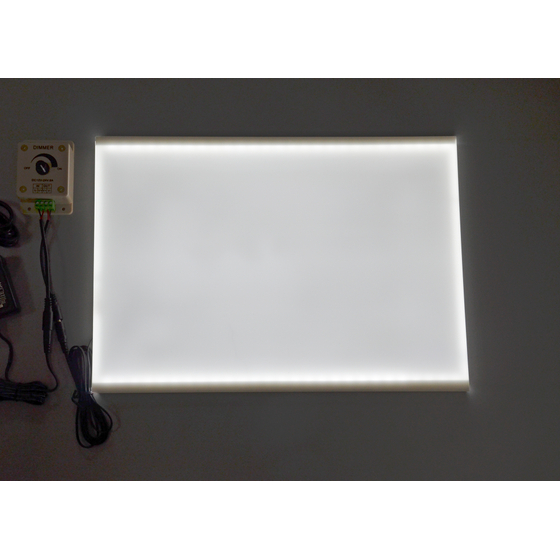

LEDチップ、拡散板、導光板、放熱フレームの組合製品。最軽量の拡散板仕様LEDライトシートは検査光源に最適です！
LEDチップの挿入部のみに放熱フレームのついた拡散板仕様の導光板式LEDパネルです。 構成部品が少なく軽量の面光源としてご使用いただくことができます。 連結接続で光陰なく、長い面光源を作ることができます。 既存サインの代替光源、什器照明、建築化照明として最適です。 カウンターの装飾照明のバックライトやパラペットのバックライトにご使用ください。 拡散板仕様ですので、発光時全体が白く光り、導光板のDotモジュールが見えません。 また、拡散板の表面に電飾シートを貼って使用出来ます。
この製品へのお問い合わせ
基本情報
【発光原理】 導光板方式を採用しております。 導光板方式：導光板の側面からLEDチップの光を当て板面全体を発光させます。弊社の導光板式LEDパネルは板面の輝度均一度が80%以上。 面光源の均斉度（均制度）80%以上。 【仕様】 導光板仕様(LS8型) 【アルミフレーム幅】 13.5mm (チップ部分がフレームに隠れております。) 【アルミフレーム厚】 8.5mm 【導光板】樹脂 5.0mm 【裏板】樹脂 1.0mm 【サイズ】 外寸(フレーム込)：最小100mm×100mm～2400mm×1200mmまで製作可能 【フレーム素材】 アルミニウム 【フレームカラー】放熱フレーム ホワイト塗装及び,アルミ地肌 【その他の仕様】 導光板に穴あけ加工/配線取り出し加工/変形加工ほか
価格情報
抜粋価格表です。 A4-L1116-LS10-LDP￥ A3-L1116-LS10-LDP￥ B4-L1113-LS10-LDP￥ B3-L1113-LS10-LDP￥ 600*300-L1116-LS10-LDP￥ 900*300-L1116-LS10-LDP￥ 価格表 https://www.lumitechno.co.jp/LED-Light-panel-Plice2022.pdf
納期
※製作納期 ２週間程度
用途／実績例
【サイン】 面光源として（吊下げサイン・突き出しサイン等の光源） 既存サインの代替光源として 【面光源】 建築化照明、什器照明の光源として 産業用機械の組み込み光源として
ラインアップ（1）
| 型番 | 概要 |
|---|---|
| LS8 | コの字型放熱フレーム |
カタログ（1）
カタログをまとめてダウンロード
企業情報
弊社LEDライトパネルは導光板方式にて2007年より販売中。光源面の輝度均一度を保つため導光板はサイズ別に都度製作し、個々設計することで輝度均一度80%以上の均一な導光板となっております。 LEDチップにつきましては色温度3000Kの電球色、4000Kの白色、5000Kの昼白色、6500Kの昼光色及びRGBチップ,色温度可変2700K～6500KのLEDチップを お選び頂けます。但し色温度可変型はシート型導光板のみとなります。パネルタイプでは製作できません。 LEDの寿命は約40,000～50,000時間、弊社の製品を10年間使用中の施設や店舗もございます。 メニュー看板として商業施設のフードコートなどの写真パネルなどに多くご採用頂いております。 光源としては板面輝度均一度の高さをご評価いただき、拡散板仕様の製品を目視検査や画像検査等の光源として大手メーカー様などでご採用頂いております。 また、開閉式のスナップフレームがついていないモジュール型面光源は既存サインの代替光源、建築化照明、什器照明として最適です。
