固定し易い取付穴付の導光板LEDパネル。周囲を放熱フレームで囲んだ均斉度80％以上の面光源。導光板方式LEDパネルです。

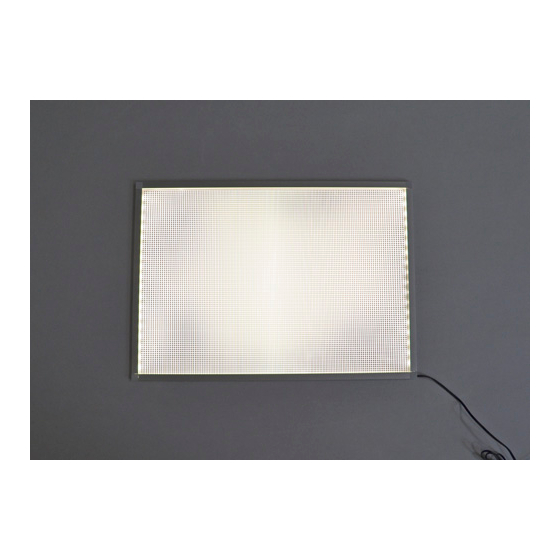

周囲が放熱フレームで囲まれた導光板式のLEDパネルです。 固定し易いように取付穴を周囲の放熱フレームに開けました。 5mmの導光板とLEDチップ、放熱フレームから構成されたLEDライトモジュールですが明るく、板面の輝度均一度80%以上の均斉度抜群のLEDパネル。 放熱フレームの厚さはわずか8.5mm(導光板＋拡散板仕様の場合は10.5mm)で薄型の面光源となります。 検査機器の光源や各施設の既存サインの代替光源。店舗の什器照明。建築化照明などの光源として最適です。 LEDチップの演色性はRa82以上の高演色です。自然光近く対象物が自然に見えます。色温度は3000K,4300K,5000K,6000Kが選べます。
この製品へのお問い合わせ
基本情報
LEDライトモジュールは周囲が放熱フレームで囲まれた導光板方式のLEDパネルです。固定取付し易いように取付穴をつけました。 【発光原理】 導光板方式を採用しております。 導光板方式：導光板の側面からLEDチップの光を当て板面全体を発光させます。均斉度抜群、弊社のLEDパネルは板面の輝度均一度が80%以上です。 【仕様】 導光板仕様(4S8) 導光板＋拡散板仕様(4S10) 【フレーム幅】 13.5mm 【フレーム厚】 8.5mm(4S8) 10.5mm(4S10) 【サイズ】 外寸(フレーム込)：最小200mm×200mm～2400mm×1200mmまで製作可能 内寸(発光面)：(外寸 - 27mm)×(外寸 - 27mm) 【フレーム素材】 アルミニウム 【フレームカラー】 ホワイト(標準) *放熱フレームのカラーとなります。 【その他の仕様】 導光板＋拡散板仕様(4S10)/導光板穴あけ加工/導光板加工/配線位置指定/配線加工/色温度指定/ほか
価格情報
抜粋価格表です。 A4-L1116-4S8￥12,000 A3-L1116-4S8￥15,000 A2-L2116-4S8￥23,000 A1-L2116-4S8 ￥41,000 B3-L1113-4S8￥19,000 B2-L2113-4S8￥33,000 400*600-L2116-4S8￥26,000 600*600-L2116-4S8￥34,000 価格表 https://www.lumitechno.co.jp/LED-Light-panel-Plice2022.pdf
価格帯
1万円 ~ 10万円
納期
※10間程度
用途／実績例
【サイン】 吊下げパネル、突出しパネルの光源として 既存の白熱灯サインの代替光源として オリジナルフレームのLEDパネルの光源として 【光源】 建築化照明、什器照明の光源として 機械の組み込み光源として 【検査・研究】 目視検査・研究の光源として ・明るく板面の輝度均一が80%超えるLEDライトモジュールは大手メーカー様を中心に様々な製造ラインでご使用いただいております。
詳細情報
-
4S8 断面図
-
4S10 断面図
-
4D8 断面図
-
4S10 4S10の寸法
-
LEDライトモジュール特注 ビル外壁カラーガラスのバックライト用
-
LEDライトモジュール特注（フレーム３方向式）取付穴付
-
固定設置し易い放熱フレームに取付穴付 LEDライトモジュール
ラインアップ（9）
| 型番 | 概要 |
|---|---|
| 4S8 | 導光板仕様 放熱フレーム厚8.5mm 外寸100mm×100mmから1200mm×2400mmまで製作可能。 標準サイズ：A5-L1116-4S8からB1-L2113-4S8まで。 |
| A5-L1116-４S8 | LEDライトモジュールA5サイズ4S8型 電気容量2W：板面照度4500Lux：製品重量0.5kg：ACアダプターDC12V1.5A付き： 製品外寸148mm×210mm×8.5mm： 内寸121mm×183mm： 周囲放熱フレーム：幅13.5mm厚さ8.5mm： LEDチップ色温度：6000K/5000K/4300K/3000K |
| A4H-L1116-４S8 | LEDライトモジュールA4サイズ4S8型 電気容量4W：板面照度4000Lux：製品重量0.6kg：ACアダプターDC12V1.5A付き： 製品外寸210mm×297mm×8.5mm： 内寸183mm×270mm： 周囲放熱フレーム：幅13.5mm厚さ8.5mm： LEDチップ色温度：6000K/5000K/4300K/3000K |
| A3-L1116-４S8 | LEDライトモジュールA3サイズ4S8型 電気容量6W：板面照度3500Lux：製品重量1.1kg：ACアダプターDC12V1.5A付き： 製品外寸297mm×420mm×8.5mm： 内寸270mm×393mm： 周囲放熱フレーム：幅13.5mm厚さ8.5mm： LEDチップ色温度：6000K/5000K/4300K/3000K |
| A2-L2116-４S8 | LEDライトモジュールA2サイズ4S8型 電気容量12W：板面照度4000Lux：製品重量2.0kg：ACアダプターDC12V1.5A付き： 製品外寸420mm×594mm×8.5mm： 内寸393mm×567mm： 周囲放熱フレーム：幅13.5mm厚さ8.5mm： LEDチップ色温度：6000K/5000K/4300K/3000K |
| A1-L2116-４S8 | LEDライトモジュールA1サイズ4S8型 電気容量23W：板面照度4000Lux：製品重量3.9kg：ACアダプターDC12V3A付き： 製品外寸594mm×841mm×8.5mm： 内寸567mm×814mm： 周囲放熱フレーム：幅13.5mm厚さ8.5mm： LEDチップ色温度：6000K/5000K/4300K/3000K |
| 4S10 | 拡散板仕様 放熱フレーム厚10.5mm 外寸100mm×100mmから1200mm×2400mmまで製作可能。 標準サイズ：A4H-L1116-4S10-LDPからB1-L2113-4S01-LDPまで。 |
| 4D8 | 両面型導光板仕様 放熱フレーム厚8.5mm 3mm導光板×2枚仕様（裏表） 外寸100mm×100mmから870mm×570mmまで製作可能。 標準サイズ：A4-L1116-4D8からB2-L2113-4D8まで。 |
| 400*600-L2116-4S8 | LEDライトモジュール400x600-4S8型 電気容量10W：板面照度3600Lux：製品重量2.1kg：ACアダプターDC12V1.5A付き： 製品外寸400mm×600mm×8.5mm： 内寸373mm×573mm： 周囲放熱フレーム：幅13.5mm厚さ8.5mm： LEDチップ色温度：6000K/5000K/4300K/3000K |
カタログ（1）
カタログをまとめてダウンロード
企業情報
LEDライトパネルは導光板方式にて他社に先駆けて2007年より販売中。光源面の輝度均一度を保つため導光板にはDotパターンを採用し、個々に設計することで輝度均一度80%以上の均一な発光を保ちます。 LEDチップにつきましては色温度3000Kの電球色、4500Kの白色、5000Kの昼白色、6000Kの昼光色及びRGBチップを全ての製品にお選び頂けます。既設の蛍光灯サインの光源入替にも色温度で全て対応出来ます。 LEDの寿命は約40,000～50,000時間、弊社の製品を10年間使用中の施設や店舗もございます。 メニュー看板として商業施設のフードコートなどの写真パネルなどに多くご採用頂いております。 光源としては板面輝度均一度の高さをご評価いただき、拡散板仕様の製品を目視検査や画像検査等の光源として大手メーカー様などでご採用頂いております。 また、開閉式のスナップフレームがついていないモジュール型面光源は既存サインの代替光源、建築化照明、什器照明として最適です。 完成品だけでなく、部品としての導光板・拡散板・LEDチップバーなどの卸販売などもさせていただきます。お気軽にお問い合わせください。
