独自リニアモーターと傾き補正システムで、 正確かつ効率的な観測を実現

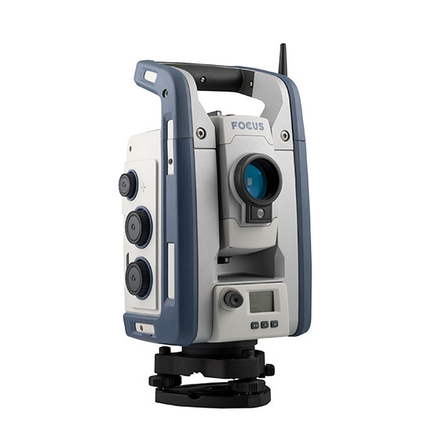

Focus50はトリンブル独自機能が多く採用されており、MagDriveにより追尾性能が向上し、AutoLock機能により素早くプリズムロックが可能となりました。前モデル同様にオートフォーカスも搭載されており、より素早い観測が可能です。また、SurePointにより観測の精度維持が向上いたします。 余裕の通信距離 Focus50の本体はBluetooth通信仕様と2.4GHz無線機仕様の２タイプを設定。 ・Bluetoothの通信距離 ⇒本体から150m ・約2.4GHz無線機の通信距離 ⇒本体から500m ※いずれも周辺環境により変わります。 高低差の大きい現場にも対応 Focus50はサーボトータルステーションにより、高低差の大きい現場の観測でも力を発揮します。高度角が大きい場合には大型使用が有効です。 ※360°全方位プリズムは２タイプを用意 コントローラーが本体に取付観測も可能 Focus50はコントローラ「LANDRiV Pro」を本体に取付できるので、ワンマンでの杭打ち作業等以外にも従来のトータルステーションとして自動追尾の機能を活かしながらのツーマン観測も可能
この製品へのお問い合わせ
基本情報
モデルは２タイプとなります。 Robotic 5”本体セット [SPDL2.4 無線機接続タイプ] Autolock 5”本体セット [Bluetooth接続タイプ] 本体特長 ■MagDrive ギアレス駆動システムと無接触回転のサーボモーターの融合から生まれた技術。軽快で静かな旋回（1秒間に90°の旋回性能）と測角・旋回精度を実現しました。 ■SurePoint 水平および垂直の角度と機器のポインティングを自動的に修正し、整準を常に正しく保ちます。整準後に機器が傾いても整準時と変わらない鉛直線トレースができ測定値も正確に保ちます。 ■AutoLock 望遠鏡視野内にプリズムを入れるだけでプリズムを自動で認識し、そのままプリズムを追いかけます。 ■オートクランプ 本体の回転が止まると自動で機械を固定するので、振動や風の影響を受けません。 ■オート対回機能 対回観測プログラムで手動半対回すると後は自動対回致します。 ■測距・測角精度 プリズム：±(1+2ppm×D)mm ノンプリズム：±(2+2ppm×D)mm 測角精度：5秒
価格帯
100万円 ~ 500万円
納期
用途／実績例
建築、土木
詳細情報
-
Magdrive・AutoLock機能により追尾が苦手な近距離での移動や急に移動方向とは逆に移動した場合でも追尾が可能です。 追尾中の遮断 追尾中に一瞬物影や木等に遮断されたりしても、本体はプリズム側が遮断前のスピードで移動していると認識し遮断された後もそのまま追尾が継続いたします。 追尾が切れた場合 万一、追尾が切れた場合には本体は追尾が切れた方向に自動で戻ります。 AutoLock機能がある為、サーチをかけなくても直ぐにプリズムを向ければ追尾が復活いたします。 サーチ機能 また、サーチ機能を使えばプリズムを素早くサーチし追尾が復活いたします。
-
LANDRiV ProはFocus専用コントローラです。Focus50 を RoboticはSPDL2.4 無線機経由で接続する事により約300m、AutoLockはBluetooth接続で約150ｍのワンマンでの作業が可能となり、作業の迅速性、生産性の向上を実現します。 また、Android OS の採用により、初めての方でも感覚的に使えるシステムを構築しました。 ・ 長年培ってきた LANDRiV シリーズ（土木施工支援システム）の機能を継承 ・ 2.4 GHz 無線による長距離通信 ※ 別売無線機が必要です。 ・ Android OS によるスムーズな操作性を実現 ・ 防塵防水性能 IP68 の優れた耐環境性能 ・ プリズムロスト時の振り向き機能を標準搭載
