レーザー出力が強く従来機では難しいアルミ、銅、真鍮管や板厚の厚いパイプ、重量級のパイプの切断も可能です。
従来、角パイプ、丸パイプなどの鋼管の加工は、プレス加工（端部の切欠き、穴あけなど）、ドリルでの穴あけなど加工方法は限られていました。 パイプレーザー加工は従来の方法では手間がかかりすぎていたパイプ形状のワークの加工をレーザー加工の一工程で行う画期的な手法です。 プレス金型を作る必要がないので、リードタイムは短く、製作費用も大幅に抑える事ができ、また全体の製造効率も大幅にアップいたします。 当社では最新鋭のTRUMPF社製のパイプレーザー加工機、イタリアADIGE社（BLMグループ）のパイプレーザー加工機を２台が稼働。 厚板のステンレス管、軟鋼管、アルミ管、銅管、真鍮管の加工を超高速の加工スピードでご提供可能です。 金型まで作るにはもったいない小ロット、試作品だけでなく、量産にも対応可能な生産量と価格でご案内可能です。
この製品へのお問い合わせ
基本情報

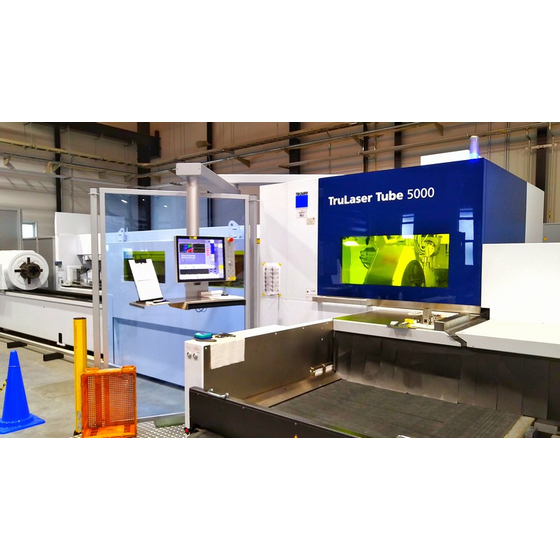

■３次元パイプレーザー加工設備 TRUMPF Truelaser Tube 5000 世界最速レベルの加工速度を誇るTRUMPF社製パイプレーザー加工機。 レーザー出力は強力で板厚の厚いパイプ、重量級のパイプの切断にも対応可能です。 従来機では難しかったアルミ、銅、真鍮管の加工も可能です。 ■レーザー出力3kW （Diskレーザー） ■加工可能な材質と最大加工板厚 ・ステンレス 5 mm ・軟鋼 8 mm ・アルミ 6 mm ・銅 3 mm ・真鍮 5 mm ■最大加工寸法 丸パイプ：最大外径 152 mm 角パイプ：最大辺長さ 152 mm /外接円直径 170 mm ■最大搬入長さ6.5m ■最大重量MAX130kg （20kg/m） ■つかみ代130mm ■その他 ・Rapid Cut ・ベベル加工機能あり（４５°までの加工ヘッド）
価格情報
要お見積り お気軽にご相談くださいませ。
納期
用途／実績例
金型まで作るにはもったいない小ロット、 試作品だけでなく、量産にも対応可能な生産量と価格でご案内可能です
詳細情報
-
パイプレーザー加工による嵌合 設計図面の省力化 溶接作業時の位置決め、仮止め、歪み取りの手間を省けます。
-
パイプレーザー加工の事例
-
パイプレーザー加工事例 プレス金型不要。ローコストでカット可能です。
-
パイプレーザー加工事例。 プレス金型不要。ローコストでパイプ形状のカットが可能です。
