公差を厳しく設計！ガイドリングの内壁面に対し直角に精度良く研磨

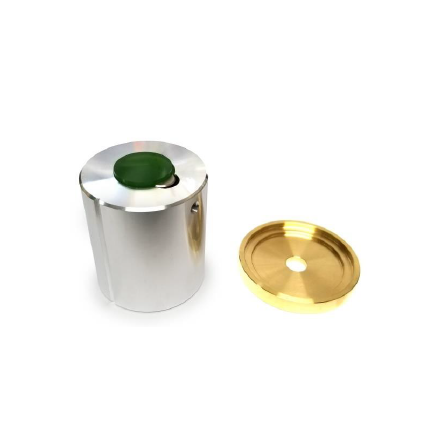

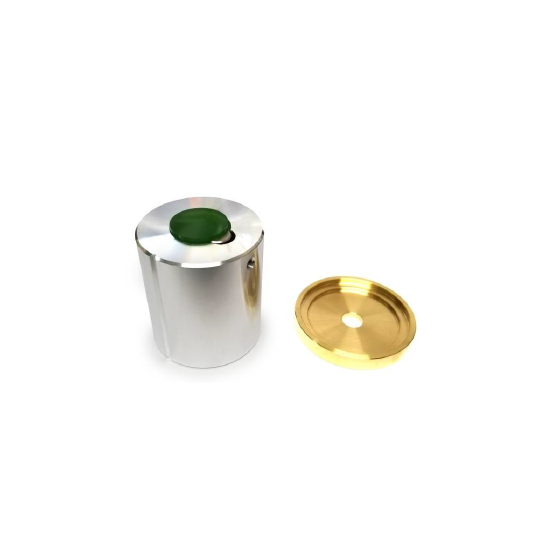

『1ヶ掛け埋込み試料ホルダー』は、ガイドリングとホルダーの嵌めあい公差を 精度よく製作しております。 樹脂で包埋した試料をホルダー内でチャッキングし、ガイドリング内へ挿入して 研磨を実行。 ガイドリングの内壁面に対し、ホルダー（試料）が平行に研磨盤上へ降りて いきますので、ガイドリングの内壁面に対し直角に精度良く研磨される仕組みと なっております。 【付属品一覧】 ■埋込み試料ホルダー ■真鍮棒 ■ガイドリング ■ウェイト ■高さ調整リング（2mm） ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
この製品へのお問い合わせ
基本情報
【埋込み試料ホルダー構造】 ■チャッキング用ツメ ■試料抑え用ネジ ■試料用固定用ネジ ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
価格帯
10万円 ~ 50万円
納期
用途／実績例
■加工実績のある材料例 樹脂包埋試料(常温硬化樹脂Technovit各種、アクリル系樹脂、エポキシ系樹脂 ...など) ■包埋材料例 半導体材料(シリコン、ゲルマニウム、炭化ケイ素、珪化ストロンチウム、ガリウム砒素、インジウムガリウムヒ素、インジウムリン、酸化インジウムガリウム亜鉛、窒化ガリウム、酸化ガリウム、カドミウムテルル …など) 光学材料(石英ガラス、サファイア、蛍石レンズ、スピネル、リン酸塩ガラス、ホウ酸リチウム、アクリル樹脂(、CLBO、YiG、GGG …など) セラミックス材料(アルミナ、ジルコニア、窒化ケイ素、フェライト …など) 金属材料(鉄鋼材料、ステンレス、銅、金、銀、白金、アルミニウム、チタン、モリブデン …など) ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
