標準IEC/EN61000-4-6に従って、主に周波数範囲 150kHz～230MHzでの伝導性イミュニティ テスト用に設計
【製品概要】 TBBCI1-200K280 は、スナップオンのバルク電流注入プローブです。 BCI プローブは、標準 IEC / EN 61000-4-6 に従って、主に周波数範囲 150 kHz ～ 230 MHz での伝導性イミュニティ テスト用に設計されています。 挿入損失は帯域幅の大部分で 8 dB であり、IEC / EN 61000-4-6 の挿入損失仕様に完全に準拠しています。 プローブは個別に特性評価されており、10 kHz ～ 300 MHz の周波数範囲で使用できます。 IEC/EN 61000-4-6 に従って、重大度レベル 1、2、3、およびレベル X を最大 30V の伝導性イミュニティ テスト セットアップに注入できます。 このプローブは、RF 電流モニタリング アプリケーションにも使用できます。 RF 電流モニタリング プローブの開口部は 27 mm です。 標準的な挿入損失は 8 dB で、標準的な伝達インピーダンスは 26 dB オームです。
この製品へのお問い合わせ
基本情報
【仕様】 ●準拠: IEC/EN 61000-4-6 BCI クランプの挿入損失仕様 ●特性周波数範囲: 10 kHz ～ 300 MHz ●挿入損失: 8 dB typ.; 50Ωシステム（ループインピーダンス100Ω） ●伝達インピーダンス: 26 dB Ohm typ.; 50Ωシステム（ループインピーダンス100Ω） ●電力定格: レベル 1、2、3 およびストレス レベル X を最大 30V まで注入可能、IEC/EN 61000-4-6 に準拠した 150 オームのテスト セットアップ ●最大コア温度: 80 °C ●コネクタタイプ：Nメス ●口径：27mm ●外径：92mm ●高さ：76mm ●重量：1.2kg
価格帯
納期
用途／実績例
.
詳細情報
-

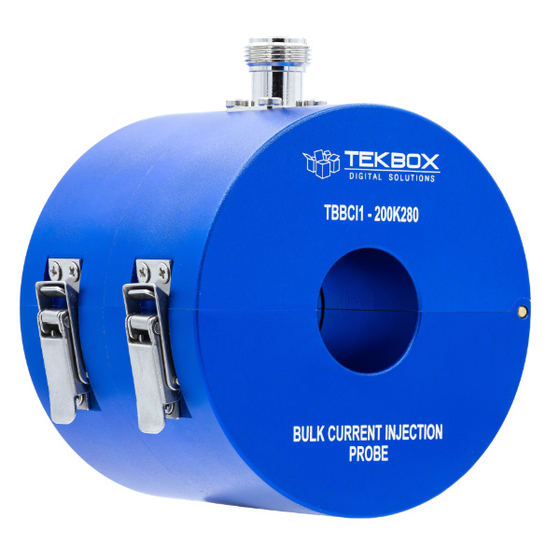

スナップオンバルク電流注入プローブ TBBCI1-200K280
-
スナップオンバルク電流注入プローブ TBBCI1-200K280
-
スナップオンバルク電流注入プローブ TBBCI1-200K280
-
スナップオンバルク電流注入プローブ TBBCI1-200K280
