歪みを考慮した工程設計を行い、高速回転でも振動、騒音の少ない歯車の製作が可能！

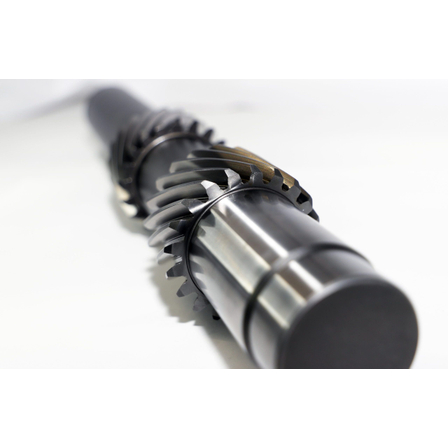

こちらは、ターボ冷凍機に使用されるヘリカルギヤです。 材質はSCM、軸長は1000mmで、熱処理として浸炭焼き入れが施されています。 高速で回転する部分に用いられるギヤであるため、長尺のピニオンシャフトの振れを最小限に抑える必要があります。 また、ギヤのバランスも非常に重要なポイントとなるため、円筒度、直角度など高精度な幾何公差が求められます。 歪みを考慮した工程設計を行い、弊社が保有する最新設備と加工技術により高精度での歯形修正と面性状を実現しました。 さらに、軸と歯車に異なる材料を採用することによるコスト低減、焼嵌めによる高精度化も併せて実現しました。 その結果、高速回転を行ったとしても、振動、騒音の少ない歯車の製作が可能となりました。 弊社では当事例のような静粛性の高い歯車の製作を得意としております。歯車・ギヤに関することならお気軽にご相談ください。
この製品へのお問い合わせ
基本情報
業界 産業用機械 業界詳細 産業用冷凍・空調機向け サイズ 軸長1000mm、Φ200~400 用途 動力伝達 用途詳細 冷凍機向けの圧縮機向けのギア増速機 ギヤ分類 ヘリカルギヤ 歯型 インボリュート 材質 SCM モジュール M1.5～ 処理 浸炭焼き入れ
価格帯
納期
用途／実績例
産業用機械
