ミクロン台の圧倒的高精度！独自制御で平行加圧が可能な複動プレス機

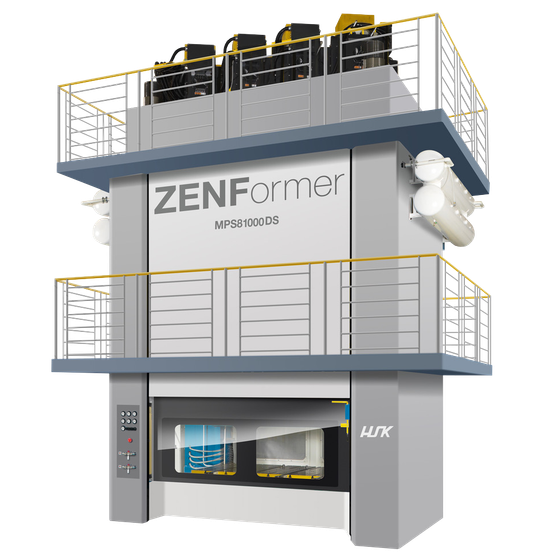

『ZENFormer ダブルスライド』は、別々に動く２つのスライドを持つ直動式デジタルサーボプレス機です。複動機構により工程短縮や独創的な工法開発を可能とします。 内側・外側それぞれのスライドを4軸独立制御で動かしているため、通常機種と同様、常時平行・ミクロン台の高精度成形が可能です。 環境負荷が少ない機械式プレスであるため、油圧プレスからの置き換えにも最適です。 【特長】 ■工程短縮や独創的な工法開発が可能 ■独自の4軸独立制御で動く2つのスライドで内外を完全平行制御 ■ZENFormer独自の平行加圧＆高精度＆可視化・数値化 ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
この製品へのお問い合わせ
基本情報
ZENFormerは工作機械並みの高精度をコンセプトに開発されたデジタルサーボプレスです。 【ZENFormerシリーズ 共通の特長】 ■偏心荷重に強い平行制御 スライド4隅に設けたリニアスケールにより、フルクローズドフィードバック制御を行うことで、常に スライドを平行に保つことができます。そのため、偏心荷重発生時も高精度な加工が可能です。 ■ストローク中どの位置でもフルパワー発生可能 通常のメカプレスではストローク位置によって発生圧力が変化しますが、ZENFormerではストローク 全域でフルパワーの発生が可能です。そのため、深絞り成形なども高精度な加工が可能です。 ■下死点繰返し精度がミクロン台 4軸全てにおける下死点位置のばらつきを、軸ごとのフルクローズドフィードバック制御により常時 補正することで最小限に抑えます。連続運転時でも下死点位置のばらつきは±1µm以内に収まります。 ストロークをはじめとする機械の詳細仕様はお客様の用途に合わせたカスタマイズが可能です。お気軽にお問い合わせ下さい。
価格帯
納期
用途／実績例
※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
カタログ（1）
カタログをまとめてダウンロード
企業情報
放電精密加工研究所オリジナルのデジタルサーボプレス機で、様々な分野の製品づくりに貢献しています。 「ZENFormer（ゼンフォーマー）」シリーズは、独自技術である完全平行制御を実現する高度な機能が特長。 2020年11月に新規オープンした大和事業所では各シリーズをそろえ、それらの 装置をシェアしていただくシェアリングサービスを通じて、研究ラボとしても 活用していただいています。 同製品に通信技術・センサー技術を融合し、知能化したサーボプレス機として DX推進するサービスを提供し、これからの時代に必要なモノづくりに貢献します。 また若狭工場ではプレス機に欠かせない金型を幅広く取り扱っています。 オリジナルブランドのミヤギハイセットシリーズをはじめプレス金型、汎用金型、特殊金型の製造と販売。その他金属加工も行っています。
