デジピタット！

最終更新日：2025年10月20日

菅機械産業株式会社

公式サイト

既存の切断機に取り付けるだけで、切断精度と効率が大幅アップ！

従来、メジャーで行っていた切断機の寸法出しを、デジタル表示の寸法を見ながらストッパをスライドさせて位置決めするという、わかりやすくシンプルな操作で実現しました。 ◇寸法設定は簡単なスライド式当たり面をスライドさせると、切断位置までの距離が定寸機本体の液晶画面に表示されます。目で確認しながら寸法を設定できるので、入力ミスや操作に慣れないことによる誤作動を防ぐことができます。またダイヤルを回せば、0.1mm単位の微調整もできます。 ◇正確な作業を実現！原点決めに便利なゼロリセット機能付、さらに基準値（初期：０）を変更することもできます。 ◇電源不要・切断機とのインターフェース不要電源や各メーカー様の切断機とのインターフェースを必要とせず、切断機の隣に据え置くだけで使用できます。 ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

関連リンク - https://www.tri-step.or.jp/mng_26463/wp-content/up…

この製品へのお問い合わせ

CADデータをダウンロード

基本情報

形式　　　　　　　　　KFR7091 ディスプレイ表示　　　液晶　文字高さ13mm 電源　　　　　　　　　リチウム電池（DC3.0V）内蔵検出方法　　　　　　　磁気式リニアスケール安全性　　　　　　　　EN610000-6-2、EN61326-1に準拠トラベルスピード　　　Max10m/s 移動ガイド　　　　　　リニアモーションガイド測長精度　　　　　　　±(0.5+0.01×L)mm(L=m) 測長範囲　　　　　　　1000・2000・3000mmm　測定方向　　　　　　　左（−）右（＋）繰り返し精度　　　　　±0.01mm ※ 表示精度（分解能）　　0.1mm 使用温度範囲　　　　　0℃〜60℃ 保存温度範囲　　　　　-20℃〜70℃ 保護等級　　　　　　　前面：IP60　裏面：IP20 ※相手側の機器の精度、取り付け状態または環境等により変化することがあります。

価格帯

10万円 ~ 50万円

納期

詳細はお問い合わせください

※タイプ・長さによって価格が変わります。

用途／実績例

各種切断機の測長作業に活用されています。

詳細情報

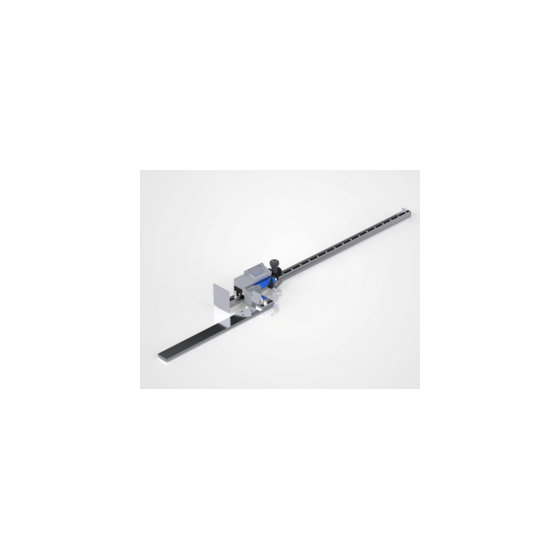

取付け型デジタル定寸ガイド 1000mmタイプ 2000mmタイプ 3000mmタイプ
定寸ガイド単体製品が「デジピタット！」です。お客様側でご用意いただく作業台に取り付けることでご使用いただけます。
作業台一体型デジタル定寸ガイド 1000mmタイプ 2000mmタイプ 3000mmタイプ
デジタル定寸ガイドをあらかじめ作業台に取り付けた一体型が「デジピタット！ベイシス」です。今お持ちの切断機の隣に据え置くだけでご使用いただけます。
垂直ガイド突き当てバー　（オプション）角度切断した丸パイプの先端を受けプレートに押し当てるだけで垂直ガイドが切断面を垂直方向に補正。もう片方をメタルソーで垂直にカットすることで、両端の切断の向きがねじれがなくピタッと合います。（パイプ径：21.7～48.6φ 適応角度：45°）
丸パイプの両端角度切断の向きをねじれなくピタッと合わせます！
デジタル表示を確認しながら、ストッパを動かして位置を合わせます。
