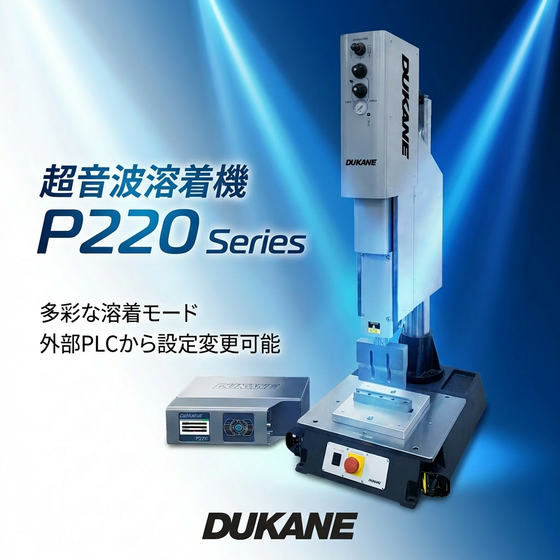

安定した超音波溶着を実現させる為の機能を網羅したP220とP215シリーズは豊富なラインナップで様々な製品に対応可能です。
デュケインの新しいベーシックモデルとなるP220/P215シリーズは、タイム制御、エネルギー制御、ピークパワー制御の他、溶着距離制御、溶着終了位置制御の距離制御機能も搭載したモデルもお選び頂けます。 荷重トリガー機構もハイエンドのロードセルによる実荷重検出仕様と、スタンダードモデルでも従来のアナログボリューム調整式から発振器からの数値入力によるデジタル方式となり、段替え時の再現性も向上しました。 旧モデルとなるi220シリーズでは対応していなかったデータ出力機能も、iQ-Explorer3ソフトウェアを使用することで対応可能になりました。 また自動機で使用する場合、装置側PLCから全ての制御、モニタリングが可能になるiQLinQ通信機能オプションもあり、従来では外部PLCからは予め発振器に保存していた溶着条件の切替しかできませんでしたが、iQLinQを使用すると各パラメーターの書き換えが可能になり、自動機と超音波溶着機との融和性が格段に向上しました。 15/20/30/35/40kHzの全ての周波数で対応モデルがございますので、お客様の製品に最適な仕様をお選び頂けます。
この製品へのお問い合わせ
基本情報
・溶着とホールド（冷却）の圧力を切り替え可能な2段加圧制御 ・タイム/エネルギー/ピークパワー/溶着距離（コラップス）/位置（アブソリュート）の5種類の溶着制御が使用可能（"05"モデルのみ） ・発振器からの数値入力による新しくなった荷重トリガー機能（標準仕様） ・トリガー荷重をロードセルを使用した実荷重を設定する実荷重トリガー機能（オプション） ・特許技術の出力トリガー機能 ・業界最速の0.5msでのサンプリングによる安定した超音波発振 ・入力電圧の変動による振幅のばらつきを無くすラインレギュレーション ・高負荷時でも振幅の低下がないロードレギュレーション ・iQ-Explorer 3ソフトウェア対応（オプション） ・作業者の負担を軽減する光学センサータイプの両手押しスタートスイッチ ・15kHz及び20kHz/5000WモデルはΦ76mmシリンダを搭載したP215モデルで対応 ・20kHzはΦ63mmシリンダを搭載したP220モデルで対応 ・30/35/40kHzはΦ38mmシリンダを搭載したP220モデルで対応
価格帯
納期
用途／実績例
・医療部品 ・自動車部品 ・電気/電子部品 ・民生品 ・パッケージ
ラインアップ（16）
| 型番 | 概要 |
|---|---|
| 1550.2H.C0-04.AR | 15kHz/5000W, タイム/エネルギー/ピークパワー制御 |
| 1550.2H.C0-05.AR | 15kHz/5000W, タイム/エネルギー/ピークパワー/溶着距離/位置制御 |
| 2050.2H.C0-04.AR | 20kHz/5000W, タイム/エネルギー/ピークパワー制御 |
| 2050.2H.C0-05.AR | 20kHz/5000W, タイム/エネルギー/ピークパワー/溶着距離/位置制御 |
| 2012.2H.C0-04.MS | 20kHz/1200W, タイム/エネルギー/ピークパワー制御 |
| 2012.2H.C0-05.MS | 20kHz/1200W, タイム/エネルギー/ピークパワー/溶着距離/位置制御 |
| 2026.2H.C0-04.MS | 20kHz/2600W, タイム/エネルギー/ピークパワー制御 |
| 2026.2H.C0-05.MS | 20kHz/2600W, タイム/エネルギー/ピークパワー/溶着距離/位置制御 |
| 2036.2H.C0-04.MS | 20kHz/3600W, タイム/エネルギー/ピークパワー制御 |
| 2036.2HC0-05.MS | 20kHz/3600W, タイム/エネルギー/ピークパワー/溶着距離/位置制御 |
| 3018.2H.C0-04.KS | 30kHz/1800W, タイム/エネルギー/ピークパワー制御 |
| 3018.2H.C0-05.KS | 30kHz/1800W, タイム/エネルギー/ピークパワー/溶着距離/位置制御 |
| 3512.2H.C0-04.KS | 35kHz/1200W, タイム/エネルギー/ピークパワー制御 |
| 3512.2H.C0-05.KS | 35kHz/1200W, タイム/エネルギー/ピークパワー/溶着距離/位置制御 |
| 4012.2H.C0-04.KS | 40kHz/1200W, タイム/エネルギー/ピークパワー制御 |
| 4012.2H.C0-05.KS | 40kHz/1200W, タイム/エネルギー/ピークパワー/溶着距離/位置制御 |
