装置への組み込みに。HD-SDI/3G-SDI対応・外部制御対応・最大160秒の映像遅延機能を基板単体で実現
映像遅延メモリ カコロク VM-800HD-PCBは、VM-800HDから筐体を除いた開発者向けメイン基板ユニットです。 VM-800HDと同等の映像遅延機能とHD-SDI/3G-SDI入出力・HDMI出力を基板単体で実現し、装置への組み込みや既存筐体への実装など、設置の応用が利きます。 USBシリアルポートやデジタル入力ポートによる外部制御にも対応し、PC連携やセンサー入力による自動化など、現場のオペレーションに最適化したシステム構築が可能です。 同梱品目： ・メイン基板本体（×1） ・電源入力用ケーブル（×1） ・デジタル入力用ケーブル（×1） ・取扱説明書（×1） ※本基板はリモコン受光部を搭載していません。リモコン操作にはリモコン受光用LED基板（別売り）が必要です。 ※外部接点操作時のアイソレーションには、オプションのアイソレータ＆電源補助基板 VM-800HD-SUB-POWER（別売り）をご利用ください。 ※詳しくはPDF資料をご覧いただくか、当社までお問い合わせください。
この製品へのお問い合わせ
基本情報

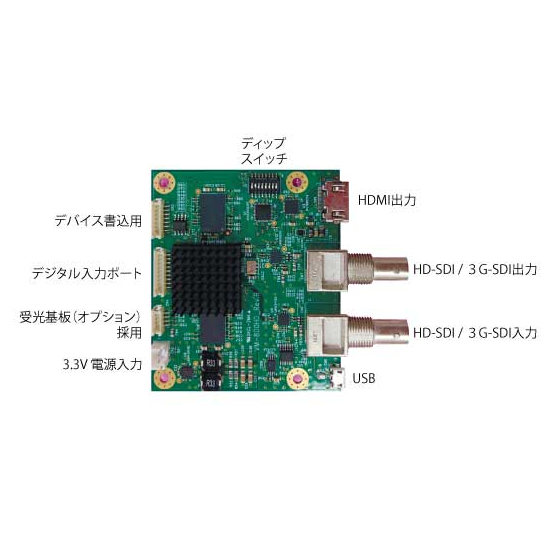

品名：映像遅延メモリ カコロク VM-800HD-PCB 型式：VM-800HD-PCB 入力：HD-SDI/3G-SDI ×1（SMPTE292M / SMPTE424M） 入力フォーマット：1920×1080（60p/60i/30p）、1280×720（60p/30p） 出力：HD-SDI/3G-SDI ×1（SMPTE292M / SMPTE424M）、HDMI ×1 出力フォーマット：入力と同一解像度、60fps/30fps（入力とは非同期） 遅延時間：最大160秒（秒単位または1/60秒単位で設定可能） 巻戻時間：最大160秒 制御方法：USBシリアルポート ×1、デジタル入力ポート ×1 録画方式：YUV 4:2:2 デジタルメモリ（MOTION JPEG） 電源：DC 3.3V 2A 消費電力：3W 動作環境：温度 0〜40℃ / 湿度 20〜80%（結露なきこと） ※本基板はリモコン受光部を搭載していません。リモコン操作にはリモコン受光用LED基板（別売り）が必要です。 ※詳しくはPDF資料をご覧いただくか、当社までお問い合わせください。
価格情報
詳しくは当社までお問い合わせください。
価格帯
10万円 ~ 50万円
納期
~ 1週間
※数量によって納期は変動します。詳しくはお問い合わせください。
用途／実績例
◆主な用途 ・教育現場向け映像機器への組み込み： → 遅延再生機能を教育機器に実装し、身体動作の客観的な把握と指導の質向上を支援 ・競技判定システムへの組み込み： → レース競技の判定システムにゴールシーンの即時リプレイ機能を実現 ・スポーツ計測・分析装置への組み込み： → 遅延再生・スロー再生・コマ送りでフォームの詳細な分析を支援 ◆導入実績 ・教育現場での実技演習における即時フィードバック： → 教育現場向け映像機器に遅延再生機能を実装 ・競技判定システムでの着順判定の迅速化： → 判定システムに映像遅延基板を組み込み、ゴールシーンの即時リプレイ機能を実現 上記はカコロク活用方法の一例です。
詳細情報
-
◆最大160秒の映像遅延表示 撮影中の映像を設定した遅延時間分（最大160秒）遅延させてモニターに表示しながら、バックグラウンドで最大160秒間の録画を行います。遅延単位は「秒」または「1/60秒（フレーム）」から選択でき、ディップスイッチで切り替え可能です。 ◆繰り返し再生 録画した映像を、設定した巻戻時間分（最大160秒）遡って繰り返し再生します。これにより、映像の動きを集中的に確認することが可能です。 ◆1/60秒ごとのコマ送り・コマ戻し 静止モードでは、1/60秒（1コマ）単位でのコマ送り・コマ戻し操作に対応しています。決定的な瞬間を逃さず、フォームの微細な確認・分析をサポートします。
-
◆ガイド用「2本のライン」表示機能 モニター画面上に、上下左右への移動や360度回転が可能な2本のラインを表示できます。自分のフォームと理想のラインを重ね合わせることで、姿勢のズレをひと目で把握することが可能です。 ◆現場のニーズに応じた「柔軟なシステム連携と外部制御」 本基板には、USBシリアルポートやデジタル入力ポートを搭載しています。PCや外部フットスイッチ、センサー等との連携により、現場のオペレーションに合わせた自動化・省力化を実現します。 ※外部機器やフットスイッチなど外部接点で操作する場合： アイソレータ＆電源補助基板 VM-800HD-SUB-POWER（オプション品）の使用を推奨しています。 フォトカプラによる絶縁回路でメイン基板のデジタル入力を保護し、ノイズや電位差の影響を軽減します。DC入力ジャックと電源スイッチも搭載し、ACアダプタからの給電や電源操作にも対応します。
ラインアップ（8）
| 型番 | 概要 |
|---|---|
| VM-800HD | 最大160秒の映像遅延再生が可能。業務用映像機器との接続に対応するインターフェースと外部制御機能を備えた、カコロクシリーズのフラッグシップモデル |
| VM-800HD-PCB | カコロクVM-800HDから筐体を除いた、開発者向けメイン基板ユニット |
| VM-800HD-Light | 最大160秒の映像遅延再生が可能。VM-800HDと共通の遅延再生・スロー・コマ送り等の基本機能を搭載し、HDMI接続で手軽に使えるフルHDコンパクトモデル |
| VM-800HD-Light-PCB | カコロクVM-800HD-Lightから筐体を除いた、開発者向け基板ユニット |
| VM-810 | 遅延時間がVM-800の2倍となる最大160秒の映像遅延再生が可能な、アナログNTSC入出力ポート搭載モデル |
| VM-810-PCB | カコロクVM-810から筐体を除いた、開発者向けメイン基板ユニット |
| VM-800 | 最大80秒の映像遅延再生が可能な、アナログNTSC入出力ポート搭載モデル |
| VM-800-PCB | カコロクVM-800から筐体を除いた、開発者向けメイン基板ユニット |
