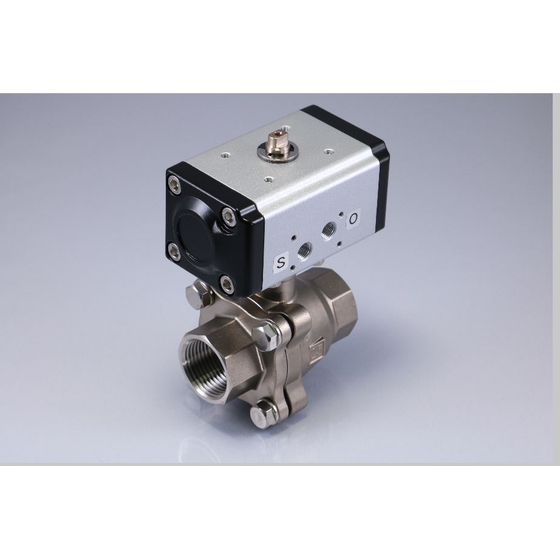

省スペースで分解可能なフルボア相当モデル
大流量・フルボア相当のステンレス製小型空圧自動バルブ。フランジ接続のため、分解することでボール等、内部部品の洗浄が可能です。 また、ラック＆ピニオン機構搭載のアルミ製アクチュエータは、高トルクかつ軽量・コンパクトで、向きを90°ごとに回転可能。狭いスペースでの配管や、小型化を求められる装置への搭載に最適です。 なお、本製品をベースとしたオーダーメイド（仕様変更）も、多数の実績があります。
この製品へのお問い合わせ
基本情報
【スペック】 呼び径：10A～50A 最高使用圧力：1.96MPa 使用温度範囲：-10℃～+180℃（不凍） 流体：水、油、ガス他 【特徴】 ・軽量・コンパクト設計で、狭所配管への設置に最適。 ・フランジ接続のため、ボール部等、内部部品の分解洗浄が可能です。 ・アクチュエータは、小型かつ高トルク(ラック＆ピニオン機構)で、錆びにくく軽量。 ・アクチュエータの向きを90°ごとに回転可能。 ・空気圧のみで駆動部が作動する複作動式。 ・耐食性・耐熱性に優れた、ステンレス鋼（SCS13）を使用。 ・ステンレス引抜材（一部押し出し材）による、継ぎ目のないワンピース（一体型）構造の高靱性ボディにより、外部漏れリスクを最小化。 ・遊動ボール弁構造を採用。 ・シートは、耐食性・耐久性に優れたPTFEを使用。 ・Ｏリングの材質にフッ素ゴムを採用することで、幅広い条件下での使用を実現。 ・ステムをボディ内側から組み込んだ、飛び出し防止構造。 ・内圧による気密効果とコニカルスプリング（皿バネ）によるスプリング効果により、気密性をさらにアップ。
価格情報
お問い合わせ願います。
納期
用途／実績例
お問い合わせ願います。
カタログ（6）
カタログをまとめてダウンロード
CADデータ（7）
| 型番 | 概要 | ファイル |
|---|---|---|
| 【3D】LAS-157-10Rc |
|
|
| 【3D】LAS-157-15Rc |
|
|
| 【3D】LAS-157-20Rc |
|
|
| 【3D】LAS-157-25Rc |
|
|
| 【3D】LAS-157-32Rc |
|
|
| 【3D】LAS-157-40Rc |
|
|
| 【3D】LAS-157-50Rc |
|
企業情報
ハマイは、1927年の創業以来、総合バルブメーカーとして、 幅広い流体・圧力・温度に対応した、優れた機能性を誇るボールバルブをラインナップ、 高度な設計力と、卓越した製造技術力により、専用設計の高機能バルブを提供しています。 また、大手メーカー様への純正部品製造やOEM供給を長年実施。 ハマイのバルブは、国内工場で製造を行い、 “メイド・イン・ジャパン”ならではのクオリティと 細やかな対応でお応えいたします。
