接触を嫌う製品の締付に最適！締付け高さを選ばないスマートな締結を実現！

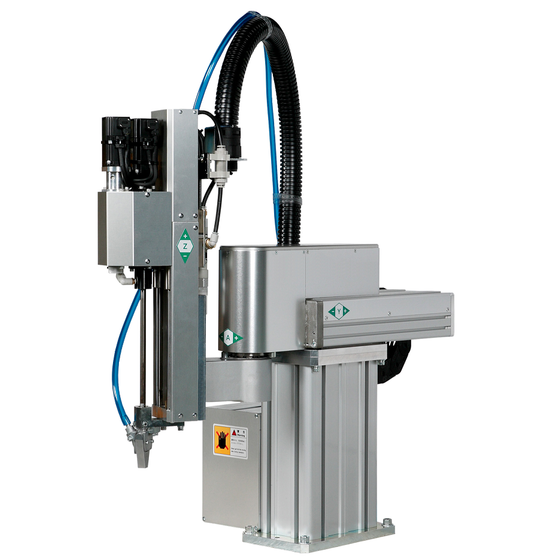

Yθ(直行+旋回)型ねじ締めロボット『SR580Yθ-ZZ』 ～締付け高さを選ばないスマートな締結を実現～ ■多品種対応 スクリューガイドの高さを任意に設定できるため、締付け高さが違う製品やスクリューガイドを押し当てることができない製品形状にもフレキシブルに対応できます。 ■高品質締結 スクリューガイド(ねじ吸着用バキュームパイプ)が製品に接することなく締付けが行え、製品への押し付け負荷を低減し、高品質な締結を提供します。 ■高精度締結(SR580Yθ-Zの機能を継承) 推力可変制御機能により、推力調整が可能。安定した締結を実現します。 ■機幅コンパクト(SR580Yθ(-Z)の形態を継承) 直進＋旋回動作のＹθ型は当社独自のオリジナルモデルです。設置幅が短く、ライン長さの短縮が図れます。 ■すべてが当社製(SR580Yθ(-Z)の形態を継承) ドライバ・昇降部(ビット･スクリューガイド部)・チャック部・ねじ供給機・コントローラ・ティーチングペンダントすべてが日東精工製です。 複数のメーカー品を組み合わせる必要はありません。 特殊仕様もご相談下さい。
この製品へのお問い合わせ
基本情報
■ねじロボ本体SR580Yθ-ZZ仕様 [ ]内はオプション 適用ねじ種類 ：小ねじ、タッピンねじなど 適用ねじ呼び径 ：2～5mm (M5のみトラス頭除く) 適用ねじ長さ ：最大18mm 設定トルク範囲 ：0.3～3.0N･m ドライバ部 ：当社KXドライバ(SD550)、[NXドライバ(SD550T)] 締付ストローク ：100,[150,200]mm ねじ保持方式 ：バキュームパイプ吸着式 不良検出機能 ：トルク不良、ねじ浮き(Z軸座標検出)、ねじ不足(ねじ供給機) 動作範囲 ：Y軸：200,300,400,500mm 旋回半径 ：θ軸：180°：200,250mm 最大移動速度 ：Y軸：1000mm/sec θ軸：225°/sec 位置繰返し精度 ：±0.05mm 電源容量 ：2kVA ねじ供給機 ：当社FF503H 使用空気圧 ：0.4～0.5MPa 機械質量 ：約38kg ※ロボットコントローラRC7000-S仕様は添付カタログを参照下さい。 ※特殊ねじサイズ、高トルク仕様など特殊対応もご相談下さい。
価格帯
100万円 ~ 500万円
納期
用途／実績例
製品への締付時にスクリューガイドの接触や打痕傷を嫌う基板などの対象ワークに最適です。 ※｢スクリューガイド｣とは ねじを吸着するためのバキュームパイプで、ご使用されるねじ形状に合わせて都度製作します。 当社ねじ締め機には、複数の締付高さを段差吸収し、狭いスペースでの締付にも適した汎用性の高いバキューム吸着方式を標準搭載しています。 ■用途 自動組立ライン、自動ねじ締め装置 ■実績（業種） 【自動車】 外装部品（ドア・ランプ・ミラー） 内装部品（エアバック、シートベルト、内装トリム） 電子・電装部品（電装コネクタ・モータ・センサ） 他 【家電】 テレビ関連 洗濯機関連 冷蔵庫 LED照明 他 【ガス機器】 ガスメータ 瞬間湯沸かし器 ガスコンロ 他 【アミューズメント】 パチンコ台 スロット台 ゲーム機 他
