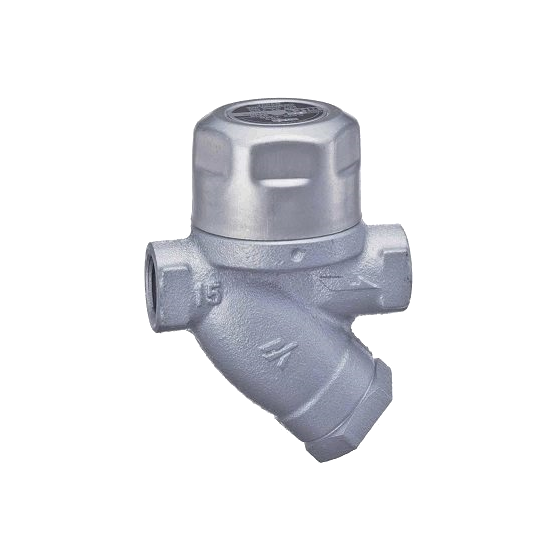

コンパクトで安い！だけど流量もしっかり担保！ミヤワキ売れ筋ナンバー１のスチームトラップ
ディスク式スチームトラップは、トラップ内に流入する蒸気と復水の熱力学的特性を利用して弁の開閉を行うトラップです。 【特長】 １．様々なニーズに合致！ 口径15A～50A、水平垂直取付可、最大流量2、000kg/h越え※と、万能なトラップ(※32A～50Aの場合)。どんな工場にも採用しやすい！ ２．自動ブローオフ機構 通気初期の復水やエアを迅速に排出する機構付き！ ３．メンテナンスがしやすい！ 部品の点数が少ないので、メンテナンスがカンタン！15A～25Aはキャップを回すだけなので、分解も楽々！
この製品へのお問い合わせ
関連動画
基本情報
呼び径：15A/20A/25A/32A/40A/50A 最高使用圧力：1.6MPa 最高使用温度：220℃ 本体材質：15A～25A⇒FCD450(ダクタイル鋳鉄) 32A～50A⇒FC250(鋳鉄) 接続：ねじ込み、フランジ
価格帯
納期
用途／実績例
蒸気輸送管 小型蒸気機器など
詳細情報
-
S31Nの排出流量図です。
-
S31NF(15A～25A)の寸法図です。 15A/20Aの面間が90mm、25Aの面間が95mmです。 フランジタイプでは15Aで140mm、20Aで150mm、25Aで160mmです。
-
S31NF(32A～50A)の寸法図です。 ねじ込みの面間はすべて180mm、 フランジの面間は240mmです。
