手動/自動の2つの動作モードと、3つの運転モード(個別/ローカル/リモート)を搭載！

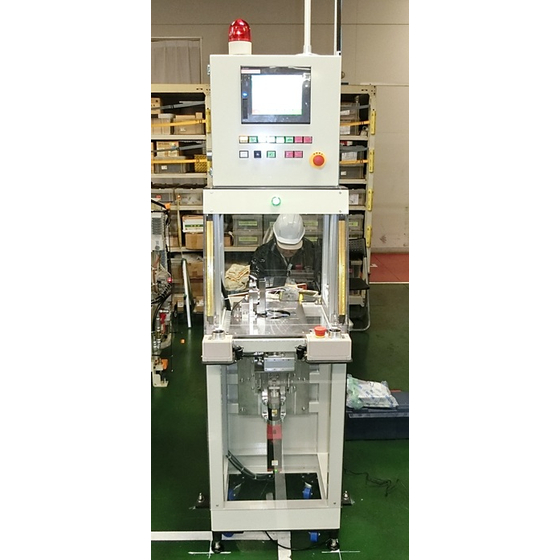

『スラストプレート計測装置』は、スラストプレートの肉厚を レーザーにより測定する装置です。 作業員によりワークを治具にセットし測定開始ボタンを押すと、 上下にセットされた1対のレーザーセンサがワークの肉厚を測定。 上昇機構と回転機構によりワークが上昇・回転し、合計3点の肉厚を 測定し、検査終了後は測定結果がモニタ上に表示されます。(3点測定の平均値) 【主な装置仕様(一部)】 ■設備サイズ：幅500×高さ1979×奥行430mm(重量：0.2t) ■ワーク測定精度：±1.0μm ■供給電源：AC200V 3相(電力：2.5kVA) ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
この製品へのお問い合わせ
基本情報
【測定部】 ■測定箇所：箇所1点×3箇所(120°刻み)→合計3点 ■校正(CAL)：測定開始前に、予め作成されたマスターワークにて厚み測定を行い、 正常に厚みが測定できるかを確認 ■タッチパネル ■外部通信：Ethernet通信(シーケンサのMESユニット内蔵LANポートを使用) ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
価格帯
納期
用途／実績例
※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
カタログ（2）
カタログをまとめてダウンロード
企業情報
当社は創業以来、非破壊検査に特化した製品を手がけてまいりました。 中でも、自動車のピストンの品質を検査する「ピストン耐摩環接合検査装置」は 世界有数のピストンメーカーへの納入実績を持ち、アジア圏でトップレベルの 納入実績を誇ります。 非破壊検査機器の設計から製造、プログラミングを一貫して自社で行えるため、 お客様のニーズに沿ったオリジナルの検査機器を製造いたします。 アフターメンテナンスも万全ですので、末永くご愛用いただけます。
