樹脂インサート用焼結軸受で、締結力確保と抜け・回り止め加工のコスト課題に対応

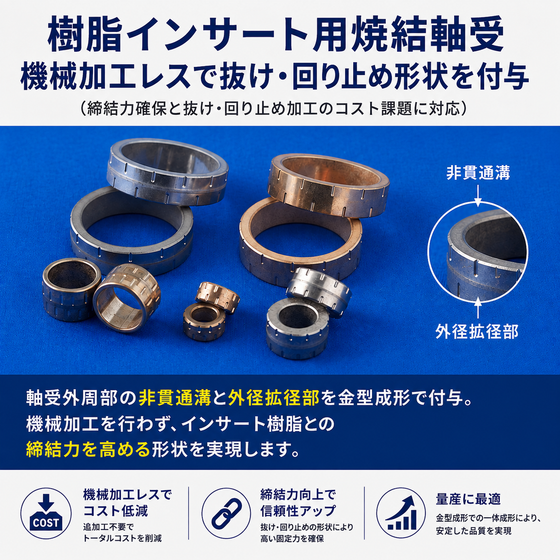

樹脂部品へ軸受をインサートする設計では、「使用中に軸受が抜けないか」「回転方向のずれをどう防ぐか」が課題になります。抜け止めや回り止めのために追加工を施すと、工程が増え、コスト上昇にもつながります。 ダイヤメットの樹脂インサート用焼結軸受は、軸受外周部の非貫通溝と外径拡径部を金型成形で付与。機械加工を行わず、インサート樹脂との締結力を高める形状を実現します。 ■樹脂インサート向け形状 ▼外周部に非貫通溝を金型成形 ▼外径拡径部を設け、スラスト方向の抜け止めに対応 ▼外周形状により回転方向の回り止めに対応 ■内径・外径の異形状にも対応 ▼内径または外径の異形化を金型成形で実現 ▼スラスト摺動部などのシャフト回転防止に活用 ■コスト低減 ▼追加の機械加工工程を省き、形状付与とコスト低減を両立 樹脂との締結やシャフトの回転防止など、周辺部品を含めた設計合理化に活用いただけます。 樹脂インサート用・内径異形状焼結軸受の形状と機能についてまとめた資料や、機械加工レスによる工程削減・締結力向上のより詳しいメリットは、以下よりダウンロードいただけます。
