ダイヤフラム式スチームトラップ『DX1型』

  • ブックマークに追加いたしました

    ブックマーク一覧

    ブックマークを削除いたしました

    ブックマーク一覧

    これ以上ブックマークできません

    会員登録すると、ブックマークできる件数が増えて、ラベルをつけて整理することもできます

    無料会員登録

Dシリーズ

最終更新日:2026年08月27日

株式会社ミヤワキ 本社
株式会社ミヤワキ 本社
  • 特設サイト
  • 公式サイト

サニタリー配管専用!脱着容易なヘルール接続&オールステンレス製で高い衛生性を確保

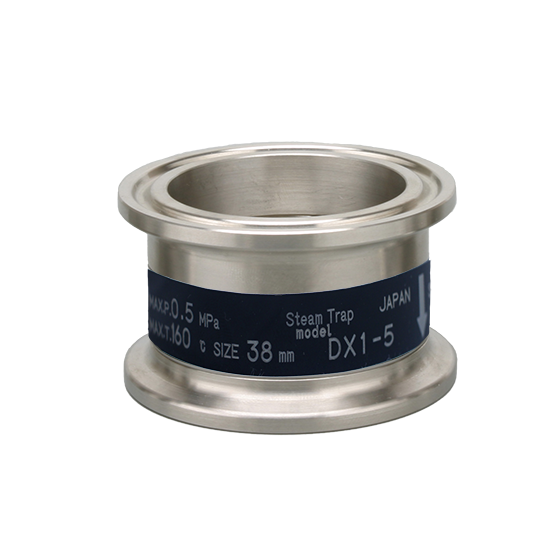

ダイヤフラム式スチームトラップは、トラップ内に流入する蒸気と復水の温度差を利用して弁の開閉を行うトラップです。 【特長】 1.サニタリー配管専用で高衛生 SUS316製・接液部Ra1.6μmで耐食性に優れます。ヘルール接続で着脱が容易なため、医薬・食品ラインに最適です。 2.面間30mm・0.18kgの超小型設計 高さ30mmの超狭小対応設計。厳しいレイアウトでも干渉せず設置でき、設計自由度を向上させます。 3.飽和温度-5℃開弁で厳格な温度管理 ドレンを即座に放出して温度低下を防止。SIP工程やオートクレーブ等の品質均一化と省エネを両立します。 4.残留水ゼロの「DX1R型(オリフィス付)」 蒸気停止時もドレンを残さず、菌繁殖や液溜まりリスクを排除。最高水準の衛生要求に応えます。 5.専用逆止弁とのセットで逆流防止&保守性向上 別売逆止弁(CX1)連携で施工簡素化と逆流防止を実現。セパレート構造で個別点検が可能です。

    バルブ

ダイヤフラム式スチームトラップ『DX1型』

  • ダイヤフラム式スチームトラップ DX1型 製品詳細
  • 特設サイト - 製品・サービス詳細 - https://pr.mono.ipros.com/miyawaki/product/

この製品へのお問い合わせ

  • Webからお問い合わせ
  • カタログをダウンロード

基本情報

呼び径:1.5S 最高使用圧力:0.5MPa 最高使用温度:160℃ 本体材質:SUS316(ステンレス鋼) 接続:ヘルール

価格帯

詳細はお問い合わせください

納期

詳細はお問い合わせください

用途/実績例

サニタリー蒸気配管のドレン排出 スチームでのSIP(定置滅菌)工程時のドレン排出

詳細情報

  • DX1_2312_new.png

    DX1の排出流量図です。

カタログ(2)

カタログをまとめてダウンロード
【サニタリー専用】 スチームトラップ『DX1』・逆止弁『CX1』

【サニタリー専用】 スチームトラップ『DX1』・逆止弁『CX1』

製品カタログ
  • 電子ブック閲覧
  • カタログダウンロード

このカタログにお問い合わせ

ダイヤフラム式スチームトラップDX1型

ダイヤフラム式スチームトラップDX1型

総合カタログ
  • 電子ブック閲覧
  • カタログダウンロード

このカタログにお問い合わせ
