100万回の振動試験（3次元縦方向・横方向）でも緩まないナット！ 対応ボルトサイズ：M14～M100

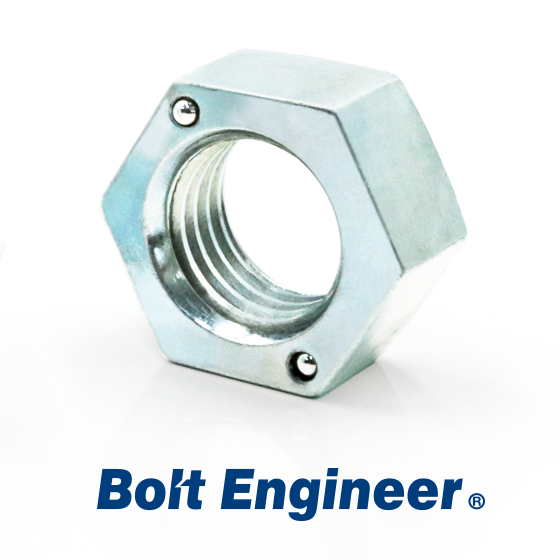

■ 最強のゆるみ止めナット「ボルロックナット」の構造とゆるまない原理 1．ナットが振動を受けて反時計回りに緩もうとすると微細な内蔵ボールが クラッチ機構を利用したクサビ効果を発揮するのでナットが回らず緩みません。 2. 内蔵ボールの斜面角度は、ねじが一周回って一段上がる 「ねじリード角」よりも大きく作られています。 3．ナットを締めると内蔵ボールが自動的に溝の最深部へ動き、 ナット下面とボール頭頂部はツライチとなるので、床との間に 隙間は生じず締め付け軸力に影響しません。 ■振動試験条件データ ・ボルト径：M16 ・ボルト、ナット材質：SCM435 ・周波数：100Hz ・振動回数：1,000,000回（100万回） ・縦方向と横方向を同時3次元振動 他社製のゆるみ止めナットが1100～2300回の振動で緩むなか、 プララドのボルロックナットは100万回の振動に耐え、圧倒的な耐振動性を証明しました。 ＜最強のゆるみ止めナット：ボルロックナットについて＞ お見積り依頼、資料請求等 お問い合わせください。 （株）日本プララド TEL：078-967-3556
この製品へのお問い合わせ
基本情報
■ 100万回の振動試験（3次元縦方向・横方向）でも緩まないナット ゆるみ振動試験では、例えばユンカー振動試験は横方向振動しか与えませんが、本来ボルトが受ける振動は複雑で、ボルトの軸方向（縦方向）へも揺らさないと意味がありません。弊社では試験装置を空間に浮かせて、同時に縦と横の「3次元の振動」を与える過酷な振動試験を実施。 振動の強さは、ゆるみ対策を取らない「普通ナット」であれば、3秒以内にゆるみ始める過酷な振動エネルギーです。 ■ 締め付け作業の効率性 1．ボールの回転摩擦を応用しているので、ナットを緩める時に大きなトルクは不要で、締め付け時の「105％～110％」で緩められるように設計されています。そのため特別な工具は必要ありません。 2. 締め付けトルクに制限はなく、手動・動力工具・インパクトレンチの何を使用しても問題ありません。 3. ダブルナットのように上下のナットで締付けトルク値を変える面倒さと施工間違いを起こすことがありません。 4. ダブルナットはナット2つを締めるので施工時間は2倍になりますが、ボルロックナットはシングルナットで素早いボルト締めができます。
価格帯
納期
※数量によって納期が変動しますので、お気軽にお問い合わせください。
用途／実績例
振動のある機械やボルト全般。 輸送機器関連、プラント関連、造船重機、鉄鋼関連、電力関連、建設関連、 電機機器関連、設備関連、鉄道設備、車両関連、産業工作機械関連など
詳細情報
-
緩み止めナット「ボルロックナット」
カタログ（2）
カタログをまとめてダウンロード
この製品に関するニュース（1）
企業情報
■プララドは世界で最も古い歴史と伝統を誇る油圧トルクレンチメーカーです（Since1962）。全ての油圧トルクレンチの設計、製造はプララドから始まりました。パイオニアとして多くの特許技術と研究開発から大型ボルト締めに特化した高精度の油圧トルクレンチ、電動トルクレンチ、エアートルクレンチ、ボルトテンショナーを製造し、世界中の産業分野で使用されています。トルク50Nm～世界最大級の締め付けトルク：500,000Nmまでの工具ラインナップを誇る。 ■ドイツ TOP100イノベーターアワード受賞。 ■油圧トルクレンチ、ボルトテンショナーのリーディングカンパニーとしてトルク管理・軸力管理ができる大型ボルト締結システムの油圧工具を日本をはじめ世界に供給。 ■製造・販売・レンタル事業。 ■PLARAD 油圧トルクレンチは東京スカイツリー、あべのハルカス、世界最大のシールドマシン、世界最大の風力発電8.0MW、世界最長の高速トンネル、リニア新幹線、ボーイング 787、JAXA種子島宇宙センターなど多数の納入実績。 ■国際規格 ISO9001、ISO14001認証取得。
