ターボ機械中心に回転体の動つり合い計測 調整，フィールドバランス調整や 状態監視に活躍します。
ターボ機械の動つり合いフィールドバランス調整用に世に出てから４０年超。 蒸気タービン発電機，ガスタービン発電機を中心に、ファン・ブロア・ポンプなど様々なターボ機械でご利用いただいてきました。 それを出発点に、新設やアフターサービス時の試運転調整のみならず常設の振動監視装置としても世界中で活躍をしています。 それをさらに深化させ設備全体の状態監視を行う能力を備えたモデルを用意いたしました。 特に強制潤滑を要する機械での活用に有益ですが、軸の弾性や長さに制約されることなく計測と動バランス調整をアシストします。 振動波形信号を始め様々な信号の集録が可能です。 オペレータへの警報回路や エンジニアへの予兆告知回路を設けることが可能です。 さらに、様々な分析システムとの連携が可能です。 工場での品質管理に、現地での試運転省人化に活用いただくこともできます。 電動化が進む世の中、回転体のニーズは減るどころかますます増すばかりです。 是非お声がけください。 下記⤵関連先リンクの弊社ホームページからお問い合わせください・
この製品へのお問い合わせ
基本情報

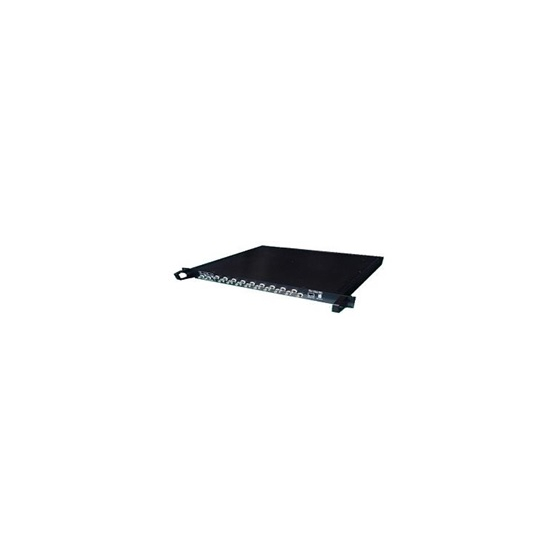

CABS(Computer Aided Balancing System) CABSは、発電用タービンをはじめとする各種回転機器の軸振動を解析するシステムです。 ・位相基準兼回転として１パルス／１回転のパルス信号 ・軸振動検出センサからの軸振動波形信号 を得て、 回転機器の振動状態をリアルタイムにモーダル円 （ナイキスト線図）等を表示しながら、 データを保存します。 軸振動のほかに発電機出力や油温などのパラメータを同時タイミングで集録し 運転状態を監視できます。 信号によって収集モジュールを組み合わせることで、 試運転調整用のシンプルな計測表示構成から機器状態監視システムまで お客様の設備にジャストフィットした 振動計測をご提供できます。 集録したデータは 確認しやすいグラフ形態の表示で監視いただけるほか、異変を早期に伝える警報や予兆告知で活用いただけます。 また予防保全のための異常検知AI機能との連携，資産管理,生産管理を行うシステムとの連携などの様々なシステムに セキュアに情報共有いただくことができます。 上記↑↑↑弊社ホームページよりお問い合わせください。
価格情報
フレキシブルな機器構成ができます。上記↑↑↑弊社ホームページよりお問い合わせください。
価格帯
100万円 ~ 500万円
納期
※受注生産品です 仕様・価格を含め 上記↑↑↑弊社ホームページよりお問い合わせください。
用途／実績例
お客様設備に出向き 動バランス調整を行うときに用いる可搬型 工場での組み立て後に行う動バランス調整時に用いる常置型 回転体を中心に 設備の状態監視システムとして活用いただく常設型 をラインナップしています。 ・蒸気タービン ・ガスタービン ・軸流圧縮機 ・ポンプ ・ファン などのターボ機械を始め ・発電機 ・プロペラシャフト にご利用いただいています。 無論、電動機駆動機でもご活用いただけます(電動機の電流値監視機能を加えることもできます) これまでの総出荷台数は500台を超えました。 上記↑↑↑弊社ホームページよりお問い合わせください。
詳細情報
-
軸振動を様々な角度から見える化し、動バランス調整をサポートします
-
レポーティングに使用する帳票機能も充実しています。
-
オプションとして常設・連続監視に適した警報回路を具備できます。
-
正常時とは異なる振動変化があれば知らせてくれる機能を追加できます。
-
軸振動のなかには時間を掛けて変移するものがあります。それを俯瞰するための見える化機能を追加できます
