0.6mmピッチ ±0.5mmの位置ズレ許容と有効接触長2mmと2点接点による高接触信頼性に加え、4A/pinの電源端子搭載

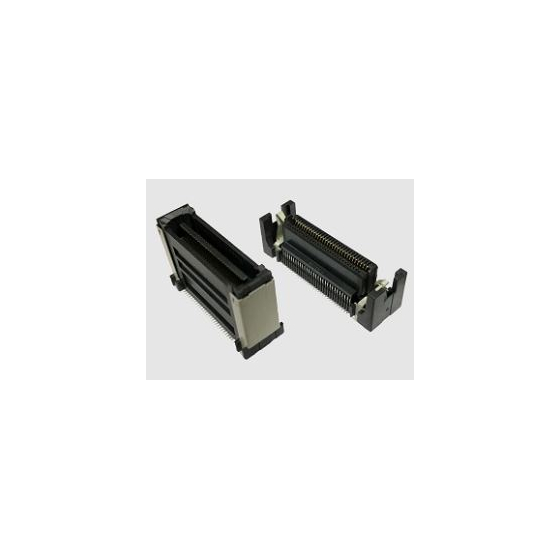

DFZP シリーズは、コネクタ両端に電源端子を有 し、 Ｘ方向と Ｙ方向に可動することで実装位置ズレを吸収する、 0.6mm ピッチ基板間接続用コネクタです。 【特長】 ■対応可能芯数 ： 60芯、80 芯 ■対応嵌合高さ ： 11mm、16mm、20mm、21mm、25mm ■コンタクトピッチ： 0.6mm ■嵌合位置ズレ吸収（フローティング）機構 Ｙ方向 ： ±0.5 mm Ｘ方向 ： ±0.5 mm ■有効接触長 ： 2.0mm の高信頼性接触 ■電源端子付き (4A/pin)×2 本 ■ハウジングの外壁を厚くすることによる、堅牢構造です。 ■プラグコネクタを変更をするのみで、嵌合高さ変更可能です。 ■独自フローティング機構採用により、省スペース化が計れます。 ■コンタクトは独自の2 点接触構造。 ■嵌合、実装の方向性を持たないシンメトリー構造です。 ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
この製品へのお問い合わせ
基本情報
【仕様】 定格電圧 AC 50V(r.m.s) 定格電流 0.5Aコンタクト 耐電圧 AC 150V(r.m.s)で1分間 絶縁抵抗 DC 100Vで100MΩ以上 接触抵抗 100mΩ以下(初期) 使用温度範囲 -55℃～ +85℃ 使用湿度範囲 85％ Rh 以下 但し、結露の無いこと 保存温度範囲 -55℃～ +85℃ 保存湿度範囲 85％ Rh 以下 ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
価格帯
納期
用途／実績例
お問合せください。
