”スカイドーム”はワッフル型天井作成用型枠システムで、スラブ重量軽減とT字形断面のリブにより地震時の構造破壊防止が図れます。

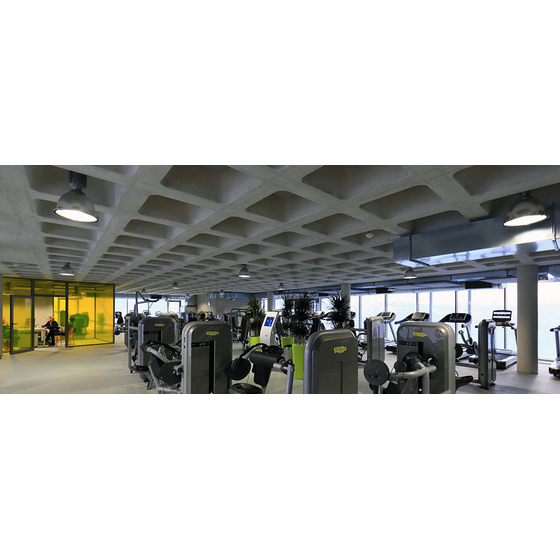

『スカイドーム』は、ワッフル型にくぼんだドーム状のコンクリート天井を作るためのモジュール式型枠システムです。 この形状によりスラブの重量軽減、そして強固なT字形断面のリブによる耐震性の向上と共に、柱や梁を最小限に抑えて大きなスパンの躯体構造が構築できます。 またワッフル状のドーム構造は残響がドーム内部で減衰し軽減され、優れた音響性能が提供されます。 *天井の形状がもたらすユニークな視覚効果 *型枠の高さ（ドームの深さ）が 200, 250, 300, 350, 400 mmの5種類 *材質：ABS樹脂製 *100回以上の再利用が可能な天井向け型枠システム *工具が不要で作業が容易、短時間、そしてコンクリートや鉄の使用量低減によるコスト削減効果 *剥離剤不要で脱型が簡単 *高圧水洗浄による簡単清掃
この製品へのお問い合わせ
基本情報
*スカイドームのサイズは 750 x 750 x h200 cm, 750 x 750 x h250 cm, 750 x 750 x h300 cm, 750 x 750 x h350 cm, 750 x 750 x h400 cm の5通り *スカイドーム間の間隔は120, 160, 200mmの3通り
価格情報
数量・組み合わせにより変動します。お気軽にお問合せ下さい。
納期
※お気軽にご相談下さい。
用途／実績例
建物のドーム型天井スラブ用プラスチック製型枠システムです。下から型枠をポールで支えてかまぼこ型空間の天井を作成します。 スカイドームは、フランス モンペリエのフィリップ・スタルクの設計による多目的ビル「ル・ニュアージュ」の、4,500平方メートルの双方向型軽量スラブ建設に採用されました。
詳細情報
-
スカイドームの取付作業
-
打設作業
-
脱型作業
-
完成形
-
コンクリート消費量
ラインアップ（17）
| 型番 | 概要 |
|---|---|
| ESKDOME0200 | SKYDOME H200 |
| ESKDOME0250 | SKYDOME H250 |
| ESKDOME0300 | SKYDOME H300 |
| ESKDOME0350 | SKYDOME H350 |
| ESKDOME0400 | SKYDOME H400 |
| ESKDOTR0120 | SKYDOME BEAM T120 |
| ESKDOTR0160 | SKYDOME BEAM T160 |
| ESKDOTR0200 | SKYDOME BEAM T200 |
| ESKDOTF0120 | SKYDOME BEAM FLAT TF120 |
| ESKDOTF0160 | SKYDOME BEAM FLAT TF160 |
| ESKDOTF0200 | SKYDOME BEAM FLAT TF200 |
| ESKDOCU0120 | SKYDOME CUBE C120 |
| ESKDOCU0160 | SKYDOME CUBE C160 |
| ESKDOCU0200 | SKYDOME CUBE C200 |
| ESKDOCF0120 | SKYDOME CUBE FLAT CF120 |
| ESKDOCF0160 | SKYDOME CUBE FLAT CF160 |
| ESKDOCF0200 | SKYDOME CUBE FLAT CF200 |
企業情報
ジオプラスト社は北イタリアにある、建設業界向けの最先端強化プラスティック製コンクリート型枠と高分子化合物製品のリーダー企業です。 日本では、正規代理店塚本エージェンシーがジオプラスト社の窓口となっております。
