軽量真空グリッパーシリーズに新タイプが登場！3Dプリンタでワークに合わせたサイズ・形状の吸着面を設計！
こんな【お困りごと・ご要望】はありませんか？ ・パレタイズ・デパレタイズの自動化を実現したい ・軽量なロボットハンドでロボットの能力を最大限に活用したい ・様々なサイズ・形状のワークの搬送を同一ハンドで対応したい ・大型や特殊形状のワークの安定した搬送を実現したい この度、軽量かつ丸みを帯びた形状が特長の真空グリッパー FQEシリーズに、吸着面を自由に設計可能なオーダーメイド式軽量真空グリッパー「 FQE-V」を新たにラインアップいたしました。 お客様のワークに合わせて吸着面のサイズや形状を3Dプリンタで製作することができます。 ※『製品カタログ』は、下記よりダウンロードしてご覧ください。 ※お問い合わせもお気軽にどうぞ。
この製品へのお問い合わせ
関連動画
基本情報
■ 製品の特長 ・【New】四角形・円形・長円形・非対称形状など、ワークに合わせて吸着面の形状やサイズを自由に設計可能 ・【New】吸着面サイズが最大400 x 280 mmのため、従来ラインアップ(最大300x130 mm)より大型のワークにも対応 ・【New】吸着面は3Dプリンタで成形されるため軽量で、ロボット可搬に占めるハンド重量を軽減し、より重量のあるワークを搬送可能 ・各社ロボットメーカーに対応したロボセットをラインアップ、取付フランジや電気接続ケーブルが付属するためすぐにロボットに取り付けて使用が可能 ・真空発生器外付けモデル、真空発生器内蔵モデル、電磁弁内蔵モデルをラインアップ
価格帯
納期
用途／実績例
・イントラロジスティクスにおけるピック＆プレースやパレタイズ・デパレタイズ工程での使用 ・軽可搬ロボットや協働ロボットでの使用に最適 ・様々なサイズの段ボール箱や紙箱、異なる形状のワークの搬送を同一ハンドで対応可能 ・ペール缶や一斗缶など縁があることで外形に制限があるワークの搬送 ・コンベヤ上や箱の中に並べられたワークの一括搬送にも使用可能
詳細情報
-

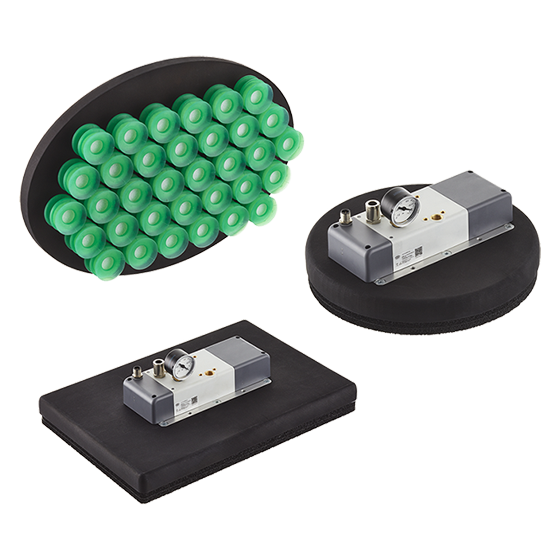

■ FQE-V-...-R-... グリッパー形状：四角形 サイズ：230 x 120 ～ 400 x 280 mm 吸着面：パッドもしくスポンジを選択可能
-
■ FQE-V-...-CI-... グリッパー形状：円形 サイズ：Ø240 ～ 280 mm 吸着面：パッドもしくスポンジを選択可能
-
■ FQE-V-...-OV-... グリッパー形状：長円形 サイズ：280 x 170 ～ 400 x 280 mm 吸着面：パッドもしくスポンジを選択可能
-
■ 非対称形状などの特殊な形状 吸着面：パッドもしくスポンジを選択可能 ※可能な形状・サイズについてはお問合せください。
