3D-AI搭載 ± 10μm精度 | 360°全周スキャン × 三次元測定機同様の精度保証

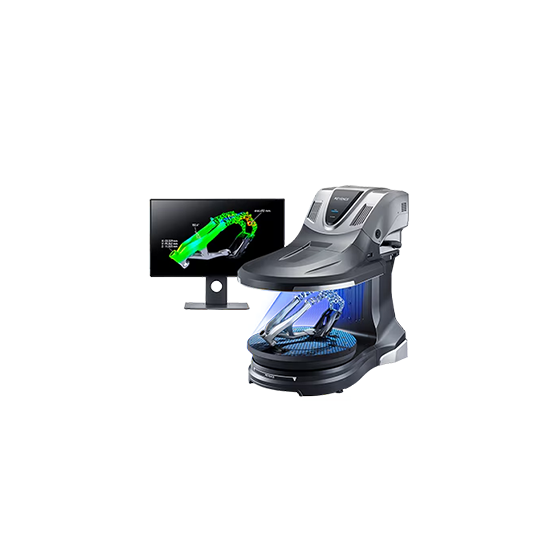

キーエンスVL-800は、三次元測定機の精度と3Dスキャナの全体形状取得を両立した3Dスキャナ型三次元測定機です。 国家標準に基づくISO 10360-8準拠・繰り返し精度2μmの精度保証のもと、世界初の3D-AIスキャン機能によりステージが360°回転しながら色と形状をAIが複合計算して全面データを自動合成。 置いてワンクリックするだけで測定精度±10μm・900万点の高品質フルカラー3Dデータを取得し、ワンショット8秒の高速スキャンは従来比約4倍の速度を実現。 世界初の「置き方サジェスト」「解析サジェスト」「三次元座標自動作成」AIにより専門知識がなくても高精度スキャン・解析が完結。幾何公差12種類・CAD比較・断面測定・厚み測定・体積測定など豊富な解析機能を搭載し、初品検査工数約75%削減を実現した事例など業務効率改善に貢献。 測定結果はExcelへ直接出力、STEP/STL/OBJ/3MF形式にも対応。設計・試作・品管・生産技術のあらゆる部署で活用でき、無償現地点検・故障時無償代替機など充実したアフターサポートも提供します。
この製品へのお問い合わせ
関連動画
基本情報
【測定性能】 ・測定精度：±10μm（ISO 10360-8準拠） ・繰り返し精度(σ)：2μm ・解像度：900万点 ・測定範囲：φ300×H200mm（低倍/広視野）、φ70×H50mm（高倍/高解像） ・自動XY連結測定（最大）：φ500×H200mm ・スキャン速度：ワンショット8秒（従来比約4倍） ・ステージ：電動XYθ機構、360°無限回転、耐荷重50kg（φ500mm） 【光学系】 ・投光：高輝度デュアルプロジェクタモジュール ・受光：900万画素WDR-CMOSセンサ（従来比2倍の解像度） ・光源：青色LED（測定用）、三色LED/RGB（カラー用） 【解析機能】 ・幾何公差12種類・CAD比較・断面・体積・厚み測定対応 【データ出力】 ・3D：STL/STEP/OBJ/3MF ・結果：Excel/CSV/PDF/JPEG/TIFF ・断面：DXF/CSV 【システム】 ・対応OS：Windows10/11 Pro/Enterprise ・ライセンス：カンパニーライセンス（事業所内複数PC無料）
価格情報
＜価格情報＞ リース月額９万円台から ＜納期＞ 即日
納期
用途／実績例
【加工法別用途】 樹脂成形・ゴム：金型違い形状解析・組付け不良解析・成形品寸法測定 プレス加工：スプリングバック解析・板厚減少評価・曲げパイプ三次元測定 ダイカスト・鋳造・鍛造：幾何公差測定・ギア形状評価・クランクシャフト座標測定 【部門別活用効果】 設計・試作：試作品のCAD比較・リバースエンジニアリング QC部門：不良解析・初品検査（FAI）・測定工数75%削減実績 R&D部門：試作評価を1日複数回実施、開発リードタイムを数ヶ月単位で短縮 生産技術：工程内検査の治具製作コストをゼロ化 【対応ワークサイズ】 50mm小物〜580mm大型ワーク（1台対応）。ヘッド部分離で更に大きなワークも測定可能。 【リバースエンジニアリング用途】 ・スペアパーツ内製化・梱包材設計・金型修正（ 【連携・その他用途】 ・3Dプリンタ（STLから直接プリンティング） ・CNC加工機（STLからCAMを介して加工連携） ・VR-6000と連結（μmオーダーの超高精細データ取得） ・AIリプレイ：次回以降の計測を自動化
