簡単制御 コマンド式液晶LCDモジュール 組込用途に最適 省システム開発
コマンドを入力する事で簡単に表示可能な制御基板付TFT-LCDモジュールです。 メモリーに登録いただくJPEG画像と、内蔵フォントを組み合わせて多彩な表示を実現。 TFT-LCDパネル単体から開発するよりも、ソフトウェア・ハードウェアの開発期間の短縮が可能。 お客様のニーズに合せてカスタム対応のご相談も承っております。 双葉電子工業のコマンド式 LCD 液晶 モジュールの特徴・メリットは以下となります。 ◆特徴◆ ・コマンドを入力する事で、アイコンや内蔵フォントが簡単に表示可能 ・汎用インターフェイスによる制御(USB/RS-232C) ・タッチパネルも同一インターフェイスで制御可能 ・ホスト負荷を大幅に削減することが可能 ・文字スクロールの機能搭載 ・折れ線グラフの機能搭載 ◆メリット◆ ・8bitマイコンでもフルカラー表示の制御が可能 ・TFT-LCDパネル単体から開発するよりも、ソフトウェア・ハードウェアの開発期間の短縮が可能 ・各種計測器を中心とした数多くの産業機器への採用実績と安心感
この製品へのお問い合わせ
基本情報

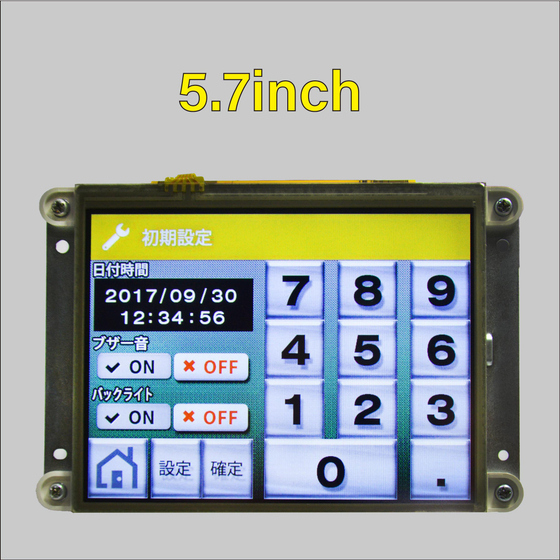

【Low-end 仕様】 型式 LC057LA1RD LCDサイズ 5.7inch タッチパネル 抵抗膜方式 インターフェイス USB2.0 Full speed(HID class) & RS-232C(115.2Kbps Max) & UART フォント FA UDゴシック R 言語 日本語 フォントサイズ 24×24pixel及び32×32pixel JPEG画像の登録可能枚数 背景50枚及びパーツ200枚 【Middle-range 仕様】 型式 LC057MA1RE LCDサイズ 5.7inch タッチパネル 抵抗膜方式 インターフェイス USB2.0 Full speed(HID class)＆RS-232C(115.2Kbps Max)＆(RS-485) フォント FA UDゴシック R 言語 日本語/英語/簡体字(GB18030-2008)/繁体字/韓国語/キリル/欧州 フォントサイズ 12～128pixel×12～128pixel JPEG画像登録 SDカード対応（非搭載）
価格帯
納期
用途／実績例
計測器 分析器 医療機器 健康機器 美容機器 厨房機器 POS端末
ラインアップ（2）
| 型番 | 概要 |
|---|---|
| LC057LA1RD | 【Low end】取付用板金金具付・抵抗膜式タッチパネル・インターフェイス:USB＆RS-232C＆UART |
| LC057MA1RE | 【Middle range】取付用板金金具付・抵抗膜式タッチパネル・インターフェイス:USB＆RS-232C＆RS-485 |
